Bruska Atas a její vylepšení

Regulátor otáček

Brusku jsem rozebral, abych zjistil kolik je uvnitř místa. Chtěl jsem dovnitř umístit jednoduchý regulátor otáček. Místo bylo pouze v horní části krytu, ale pro umístění regulátoru stačilo. Regulátor se skládá z triaku TIC206M, diaku BD3, keramického kondenzátoru 33 nF a potenciometru 1 MΩ. Plošný spoj je vyroben z jednostranného kuprexitu a je pouze vyškrábán ocelovou rýsovací jehlou.

Pohled na motor brusky a použité komponenty

Regulátor přerušuje přívodní fázi za vypínačem. Je třeba dodržet L1 vstup a L2 výstup. Proto jsem musel vyměnit napájecí šňůru, abych měl pro regulátor přívodní fázi vždy na stejném vodiči. Jedná se o jednoduchý regulátor otáček, ale pracuje dobře.

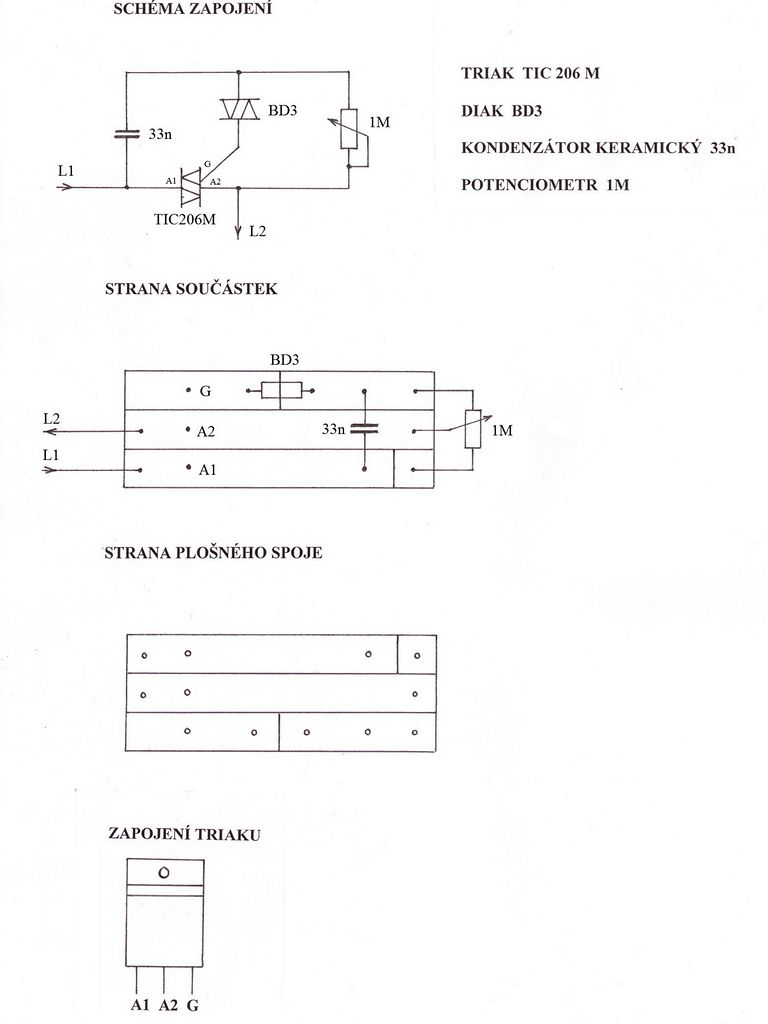

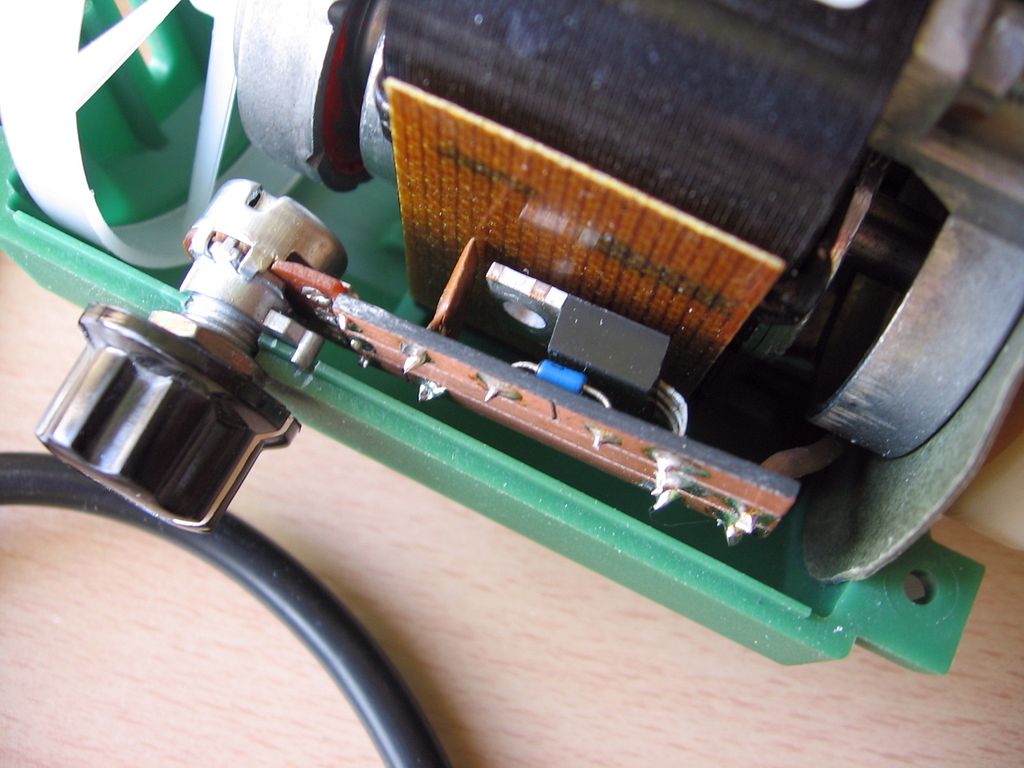

Schéma zapojení, plošný spoj ze strany součástek a ze strany plošného spoje a hotový regulátor (samostatně i uvnitř brusky)

Držák

Z ocelového plechu o síle 2 mm jsem zhotovil držák ve tvaru písmene Z a přišrouboval k němu čtyřmi vruty brusku. Z druhé strany držáku je čtyřmi šrouby M4 přišroubován brusný stolek, do kterého jsem udělal otvor pro brusný kotouč. Kotouč je vyroben z 2mm duralového plechu o průměru 100 mm. Brusný papír jsem na něj přilepil Chemoprenem. Pro pohodlnější práci je vhodné si dopředu vyrobit kotoučů více, abychom se nezdržovali výměnou samotných brusných papírů různé zrnitosti. Sám jsem si vyrobil dva kotouče.

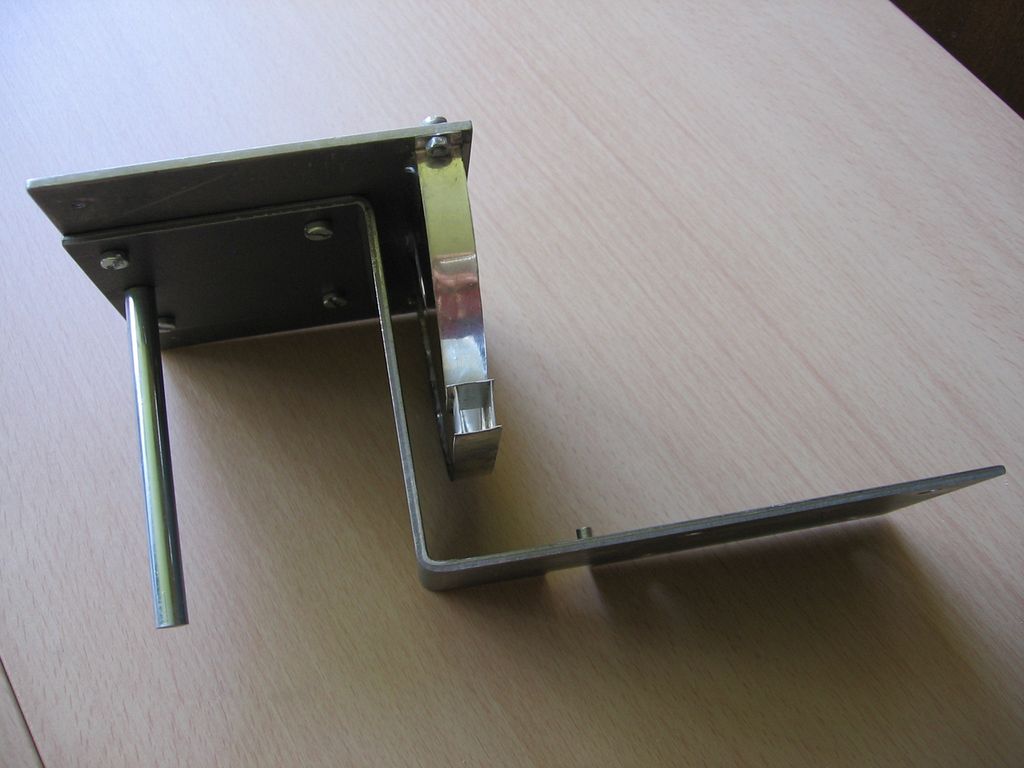

Držák se stolkem a sběračem samostatně a s bruskou

Montáž kotouče a sběrač pilin

Brusný kotouč je přišroubován na matku unašeče brusky tak, jako se připevňuje brusný papír u výrobce. Pod stolkem je sběrač pilin, který jsem spájel z konzervového plechu. Sběrač, ve kterém je zároveň schován spodek brusného kotouče, je k desce stolku zespoda přišroubován a utěsněn silikonem. Při broušení stačí na sběrač navléknout malý látkový pytlík kovovou sponkou, čímž je o piliny postaráno.

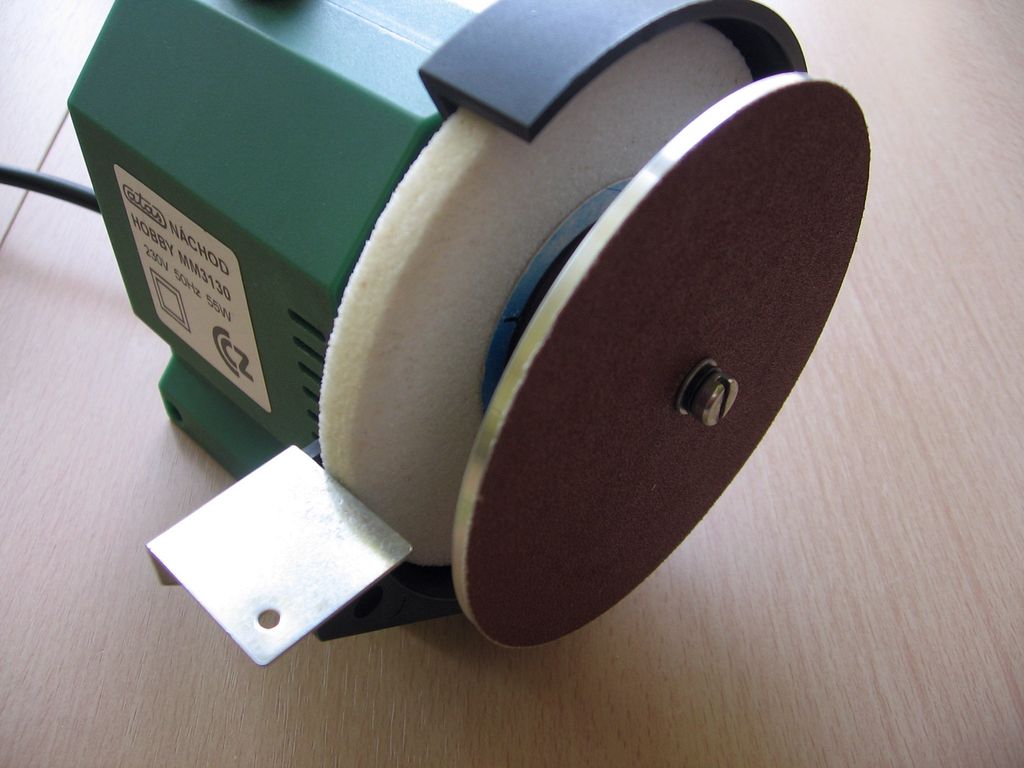

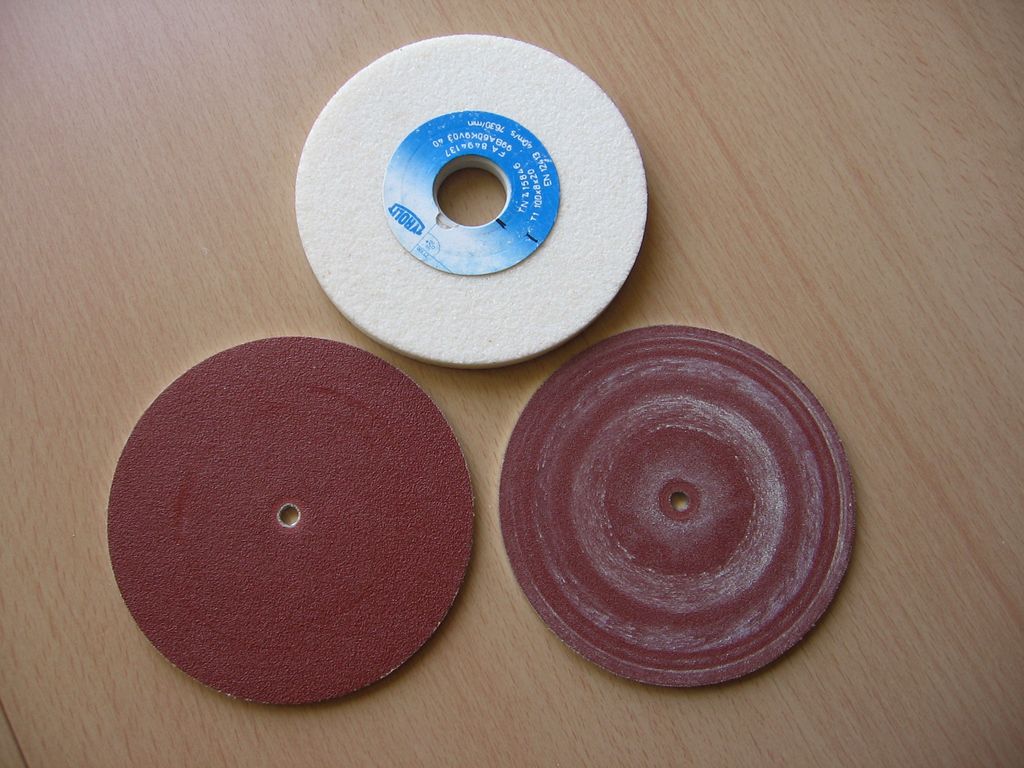

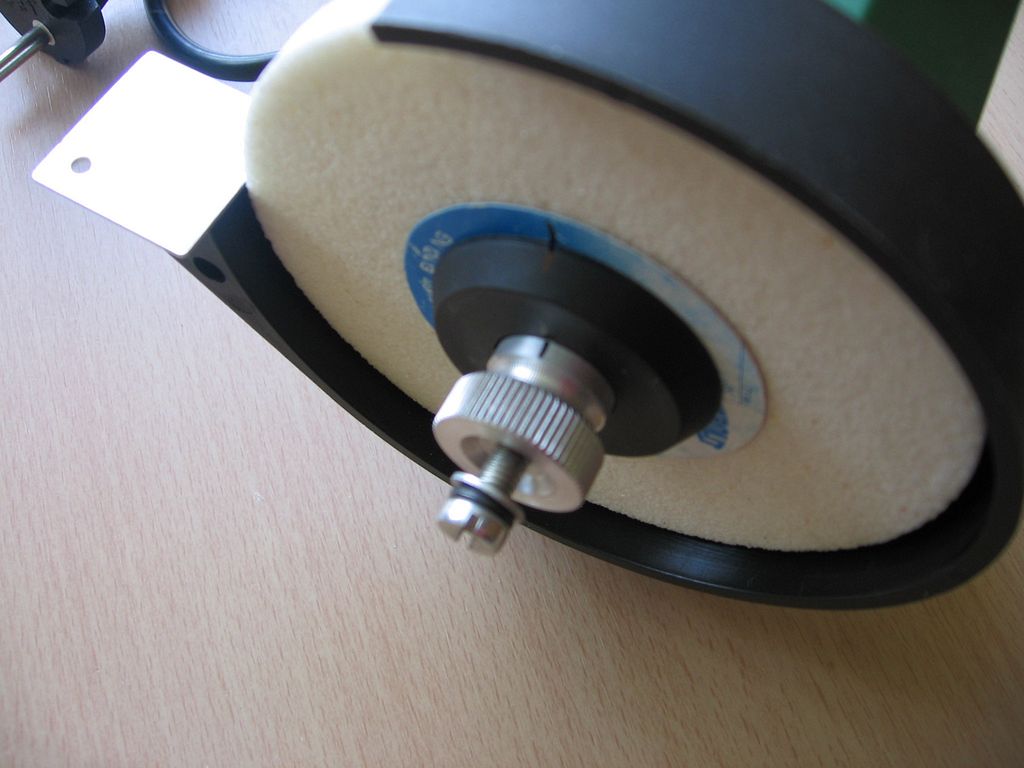

Původní brusný kotouč na kov a dva vyrobené kotouče na dřevo (vlevo) a detail šroubu v matce unašeče brusky (uprostřed), kterým lze brusný kotouč snadno utáhnout (vpravo).

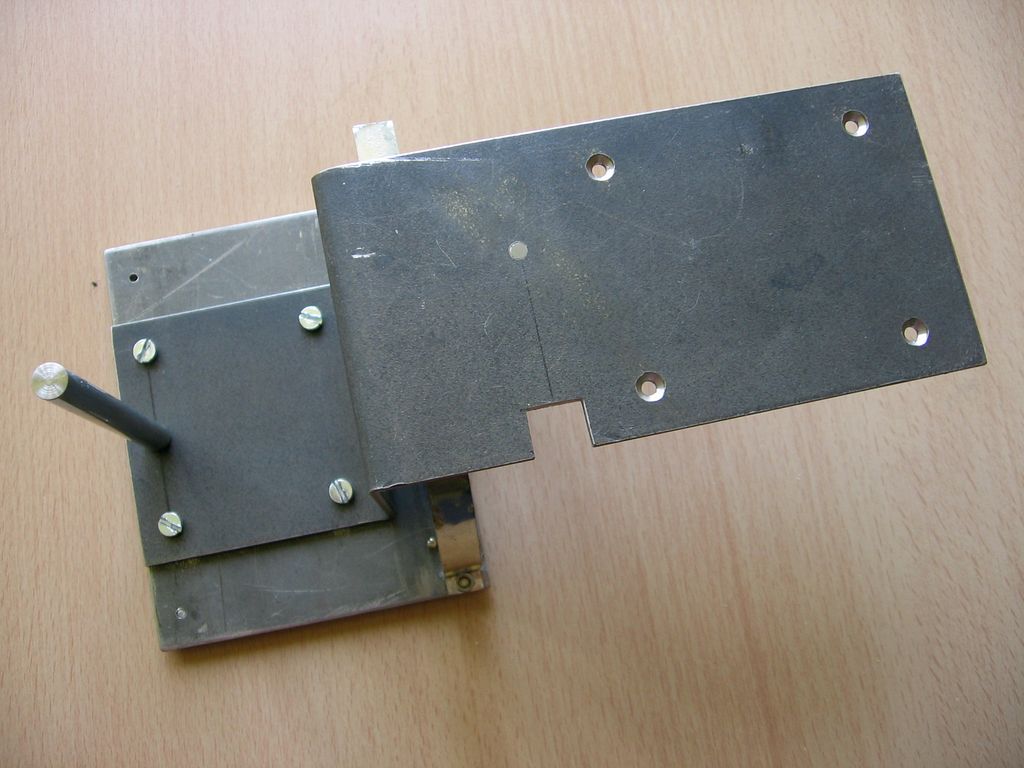

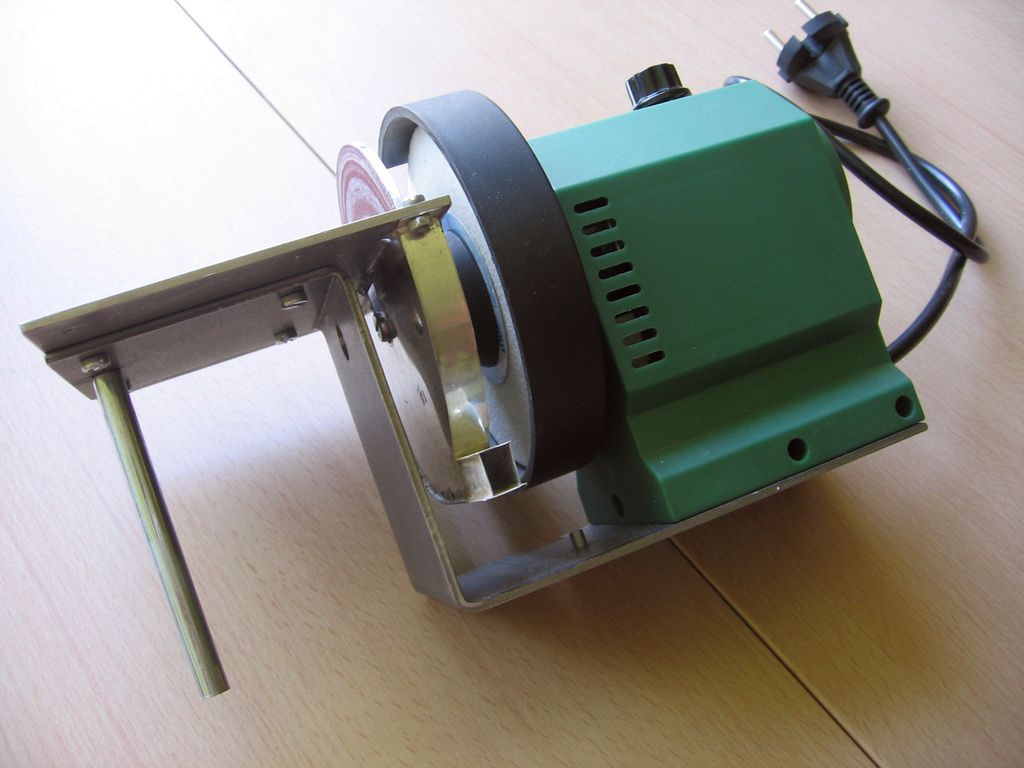

Držák se stolkem a směračem pilin, jehož ústí má obdélníkový otvor (samostatně a s bruskou). Fotka vpravo zachycuje sběrač s nasazeným pytlíkem.

Za chvíli můžeme brousit

Stolek, který je vertikálně kolmý k brusnému kotouči, je pomocí dvou šroubů M3 opatřen dorazem z kusu ocelového měřítka, což je vylepšení, které jsem udělal až po otištění článku v RC revue. Pomocí měřítka mám možnost kontrolovat ubroušení materiálu. Na dorazu lze nastavit požadovaný úhel broušení. Já mohu nastavit úhel 90° nebo 45°. Po vyvrtání patřičných dírek je možno brousit i jiné úhly.

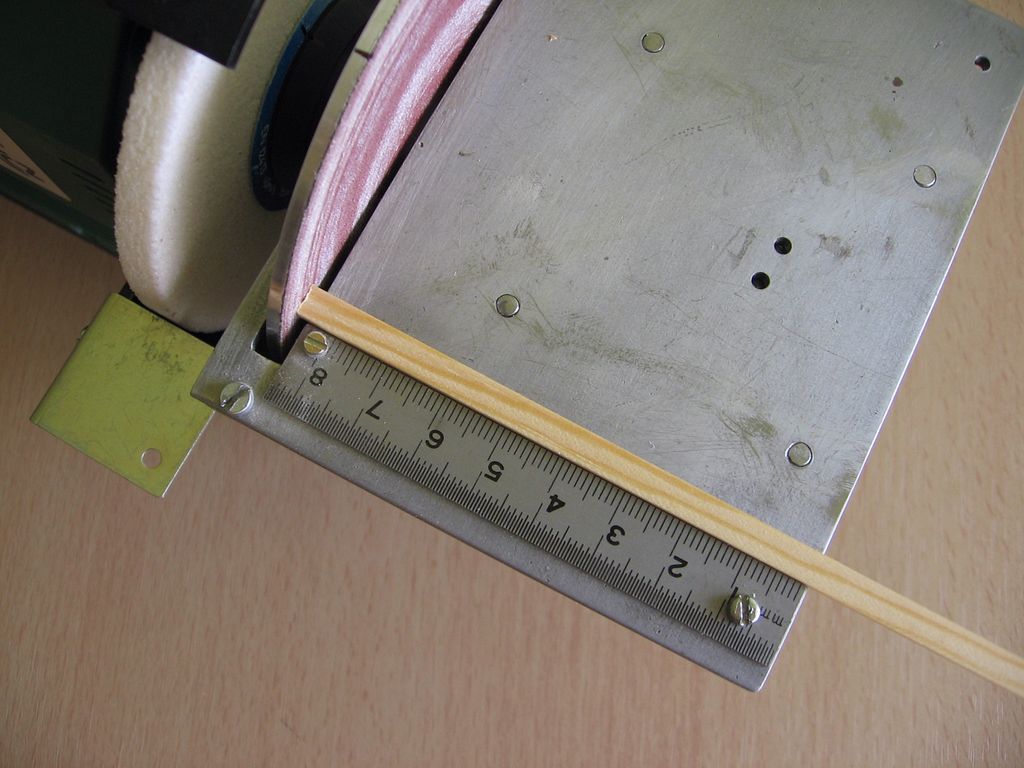

Samostatný stolek a broušení s dorazem z měřítka v akci

Závěr

S bruskou úspěšně brousím smrkové a balzové lišty a hranolky. Při broušení umělých hmot ocením možnost regulace otáček. Výměna brusného kotouče různé zrnitosti je dílem okamžiku, jelikož stačí povolit jeden šroub. Původní brusný kotouč mohu kdykoli použít na broušení kovu. Zároveň slouží jako setrvačník při malých otáčkách. Brusku, kterou je možno svěrkou připevnit k pracovnímu stolu, jsem svou úpravou učinil mnohem praktičtější.

Obrázková galerie Foto: Václav Funda © 2012

Pro MoNaKo Václav Funda, KLoM Písek
