Kotoučová pila na drobné řezy

Kategorie

Dílna

To.Pr

,

Út, 08/07/2008 - 21:49

Počet komentářů: 9

Jako každý modelář jsem pocítil potřebu vlastnit kotoučovou pilu na drobné řezy. Na hrubé řezání mám s třífázovým motorem a kotoučem 180mm. Takže jsem uvažoval o pile s prořezem do 20mm a stolem o rozměrech do 300mm. Rozhodl jsem se pro vlastní výrobu.

První nejdůležitější částí byl pilový kotouč, od něho se potom odvíjely další rozměry. Pilový kotouč jsem koupil v GES Elektronic (jejich označení KPO 1647) o průměru 50mm s dírou 10mm cena 119,- Kč. Jako osu jsem použil lodní hřídel o průměru 4 mm od MP Jet (cenu nevím, měl jsem ji doma). Hřídel je uložena ve dvou standardních radiálních kuličkových ložiscích o rozměrech 4x13x5 (cena cca 50,- Kč za kus). Pohon obstarává stejnosměrný motor MIG 600 BB Turbo (největší investice okolo 600,- Kč). Jako materiál na stůl jsem použil leteckou překliž 8mm a na horní desku jsem ještě nalepil kuprextit 1mm silný.

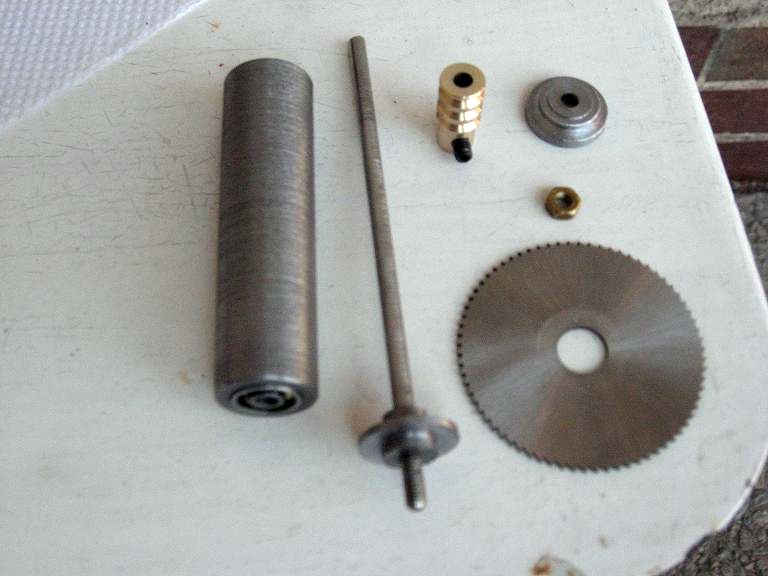

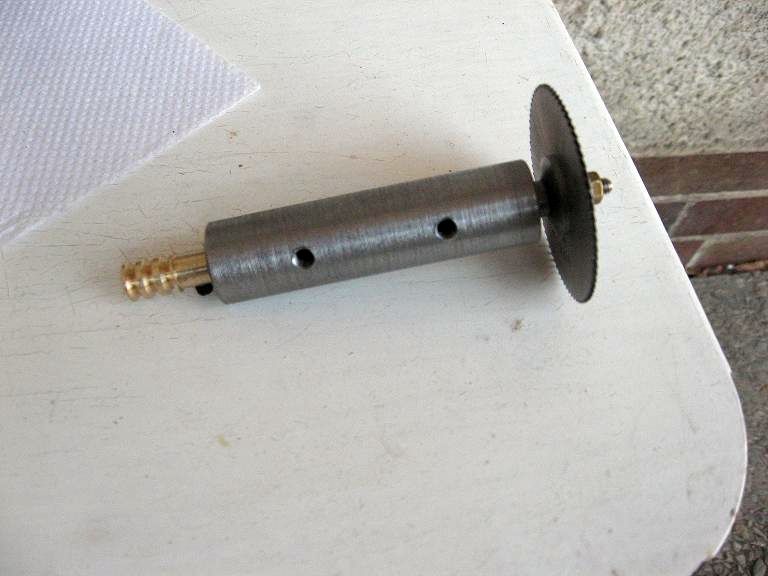

Nejdůležitější bylo vyrobit sestavu pohonné hřídele, která se skládá z trubky s ložisky, hřídele, kotouče, misek na upevnění kotouče a řemenice (obr1.jpg), sestava (obr2.jpg). Trubku na ložiska jsem vysoustružil z ocelového plného materiálu o průměru 20mm a délce 70mm, kam jsem vyvrtal průběžnou díru 6mm a vysoustružil osazení (nebo jak se to jmenuje) pro ložiska a následně ložiska ve svěráku nalisoval. Řemenice jsou z mosazi průměru 10mm s třemi drážkami pro O-kroužky (převodový poměr je 1:1). Pojištění řemenic na hřídelích je pomocí stavěcího šroubu (červíku) M4 a vybroušené plošky na hřídelích. Motor s řemenicí a hřídel s kotoučem (obr3.jpg). Pro přenos kroutícího momentu od motoru na hřídel kotouče jsem použil tři O-kroužky (já konkrétně používám 40x3 nebo 45x3mm).

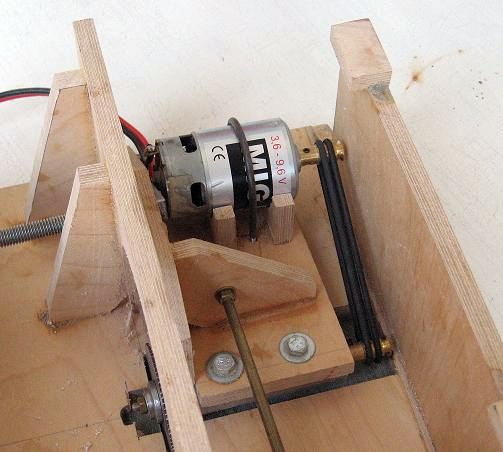

Celé pohonné ústrojí je přimontováno k „loži" z 8mm překližky, toto lože je upevněno šroubem M6 ke stolu pily. Otáčením kolem tohoto šroubu je možné měnit výšku (nebo hloubku řezu). Poloha lože je fixována ke stolu pomocí závitové tyče M8 a T-matice. Prostřední část stolu, která drží celé pohonné ústrojí proto musí být dostatečně tuhá. Celkový pohled na kotoučovou pilu (obr4.jpg) a pohled do „strojovny" (obr5.jpg). Na pilu ještě dodělám nějaké ty pravítka atd. (až bude čas).

Technická data:
Rozměr stolu 		200x300 mm
Průměr kotouče		50 mm
Tl kotouče		1 mm
Otvor kotouče		10 mm
Max. prořez		cca 12 mm
Pohon			ss motor MIG 600 BB Turbo
Zdroj			šestičlánek N?Cd 2000 mA

S pilou řežu zatím krabičky od CD na zasklívání oken, zkoušel jsem řezat překližku tl. 8 mm bez problémů.¨

Obrázková galerie

Tomáš Princ

Komentáře

Vypínač

ladous

St, 09/07/2008 - 12:31

Osobně bych doporučil přesunout vypínač jako pedál na zem, protože člověk v případě nouze spíše sundá nohu, než aby rychle trefil nějaký vypínač z boku zbylou zdravou rukou, že ;-).

Pro vkládání komentářů se musíte registrovat nebo přihlásit

karaso

St, 09/07/2008 - 20:52

máš změřené jaké to má otáčky ?

Pro vkládání komentářů se musíte registrovat nebo přihlásit

to

St, 09/07/2008 - 21:24

Otáčky jsem neměřil, ale motor má tabulkové otáčky při

9,6 V 17000 ot/min předpokládám bez zatížení, já to napájím 7,2 V (jmenovité napští má být 8,4 V), tak to bude o něco míň i ten výkon nebude maximální.
