Stavba modelu historické lodi - gratings (palubní rošty)

Kategorie

Lodě

petrricek

,

St, 20/01/2010 - 08:34

Počet komentářů: 8

Na každém modelu historické plachetnice se vyskytuje několik průniků skrz paluby, které byly kryty dřevěným mřížovým roštem (angl. Gratings). Rošt se skládal z podélných nosných hranolků a příčných latí - toto tvořilo mžížoví kde otvory mezi latěmi byly maximálně 7x7cm, většinou se dělaly 5x5cm, protože po roštech se běžně chodilo a tak otvory nemohly být větší. Ve specializovaných obchodech se prodávají sety, ze kterých se dá mřížka sestavit, jenže mřížka 3x3cm stojí €1.30. Já jsem se rozhodl, že si mřížky vyrobím sám a po delším zkoušení různých variant výroby jsem objevil na netu postup ruského modeláře, který myslím nemá chybu.

Postup


Použil jsem pilový kotouč o síle 1mm, na stůl cirkulárky jsem vyrobil přípravek pro vedení materiálu,kde do překližky je vyříznutá milimetrová drážka.

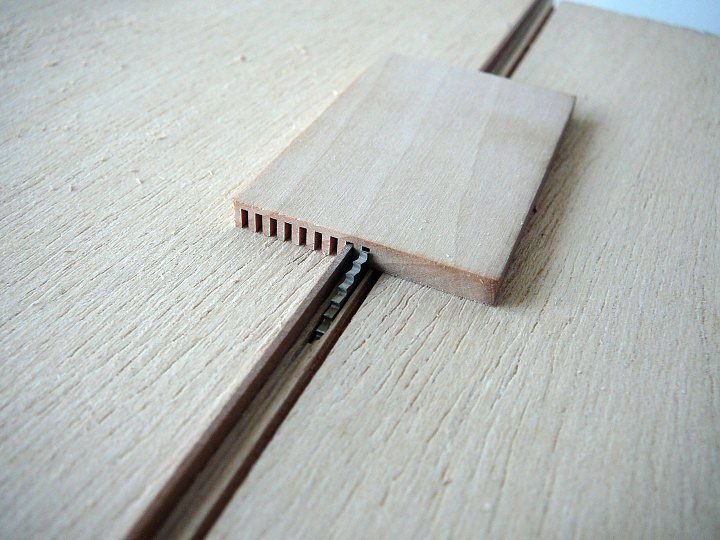

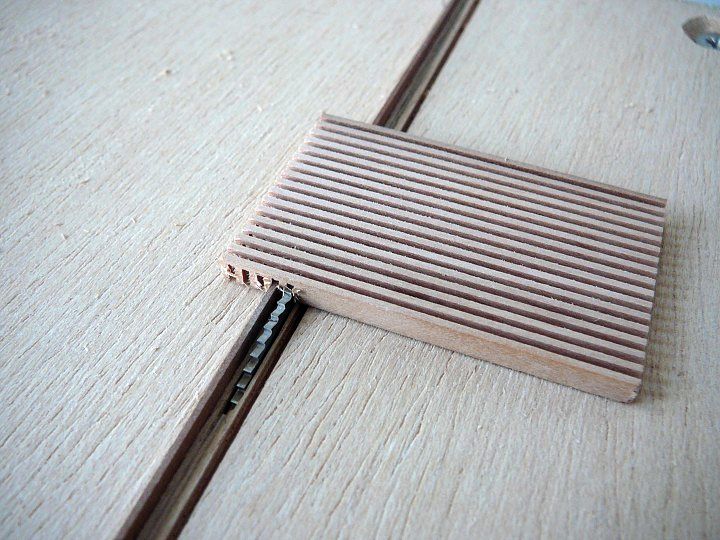

Do ní jsem vlepil lištu o síle 1mm. Pilový kotouč má odstup od této lišty taktéž 1mm a postup řezání je jednoduchý - přichystané prkénko vedeme při prvním řezu opřené o lištu, další řez provádíme tak, že prkénko nasadíme proříznutou drážkou na lištu a tak stále posouváme, až máme jednu stranu nadrážkovanou. Potom prkénko otočíme a pootočíme o 90°a drážkujeme druhou stranu.

Ze stejného materiálu jako prkénko si nařežeme lišty o síle 1mm, nakrátíme na délku podle šířky prkénka a jednotlivé lišty vlepíme do drážek.

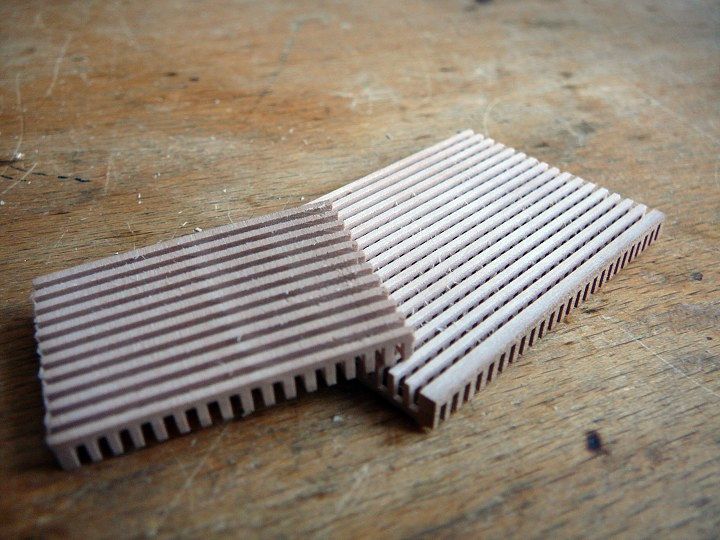

Po důkladném zaschnutí zbrousíme lepenou stranu až se objeví otvory. Ty pak jeden po druhém vyčistíme od otřepů a lepidla (já jsem si vyrobil něco jako pilník z drátu, který jsem opiloval do čtyřhranu a tím jsem otvory protahoval). Ořízneme hotový rošt na potřebné rozměry a vlepíme do rámečku.

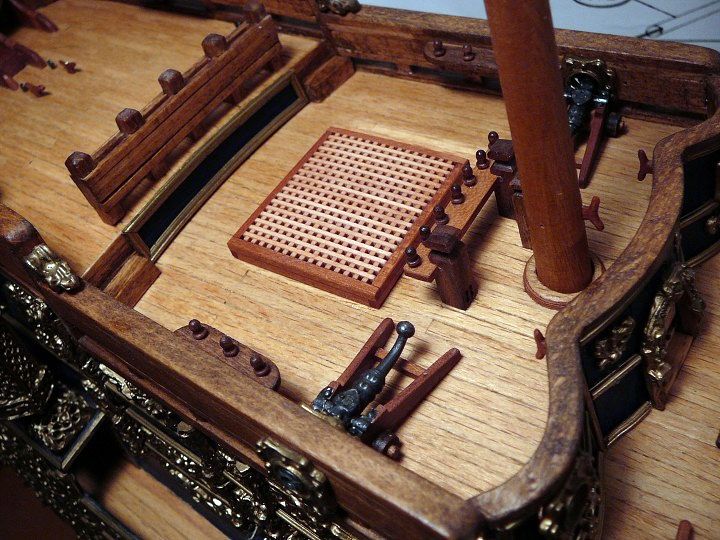

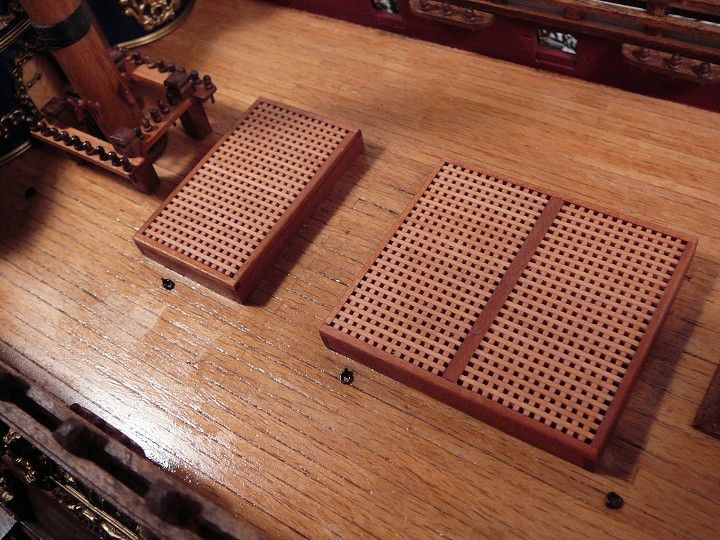

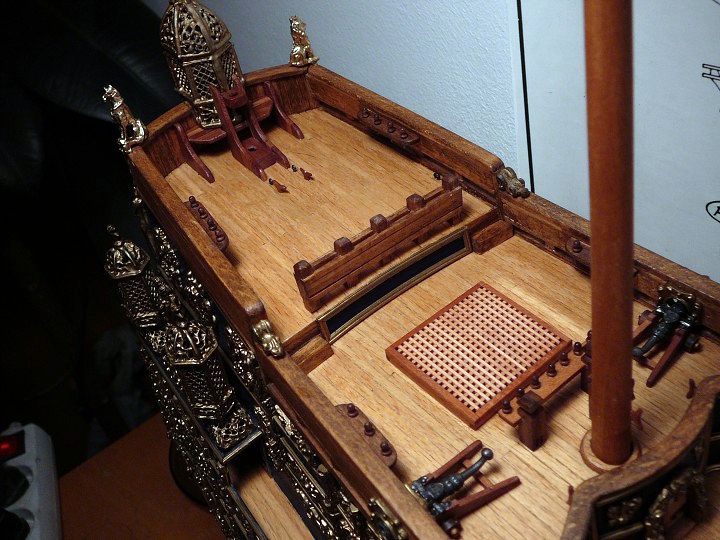

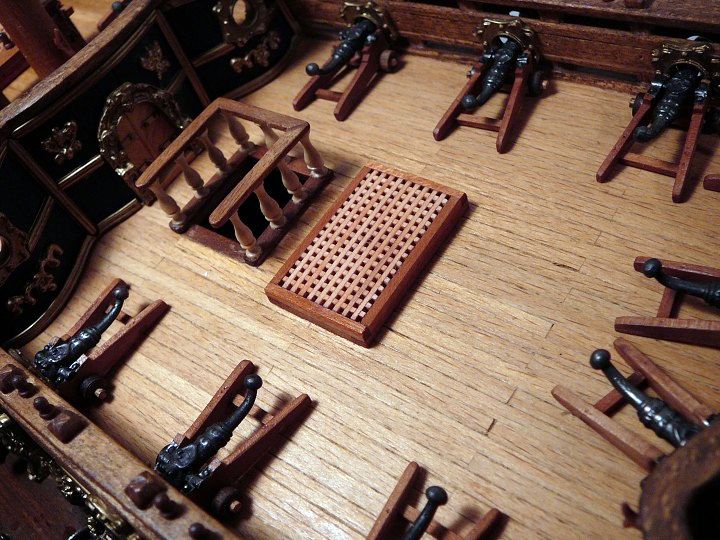

Výsledek je perfektní, otvory jsou naprosto stejné a pravidelné.
