V druhém pokračování malého seriálu jsem čtenáře seznámil s tím, jak jsem stavěl trup a dnes se přesuneme na nástavbu.

Nástavba

Nástavba je v originálu stavěná hlavně z balsy a kartonu a zde došlo k další změně. Nejdříve jsem zhotovil druhý otvor v palubě, abych si zajistil snazší přístup ke kormidelní páce. Podle originálu byl jeden velký otvor pod nástavbami, ale končil dost daleko od osy kormidla. Obával jsem se o dostupnost kormidelní páky. v první fázi jsem proto zhotovil menší otvor, který měl být zakryt podstavcem 40nbsp;mm kanónu, ale nakonec jsem oba otvory propojil a umístil nástavby i kanón na společnou základnu. Rovněž jsem kolem otvoru zhotovil nízký límec (výška cca 2 mm) (Obr. 14) a základnu nástaveb a kanónu jsem o jeho výšku zvedl. Není to sice maketové, ale maketu jsem nestavěl a celek vůbec nepůsobí rušivě. Ale o tom později.

Obr. 14: Lem palubního otvoru

Rozhodl jsem se také změnit materiál nástavby. Chtěl jsem si totiž vyzkoušet, jak se staví z tvrzeného polystyrenu (PSH). Byl jsem vcelku mile překvapen. Práce jde slušným tempem kupředu, materiál se dobře řeže, brousí, tmelení také není žádný problém. Něco jsem lehce překombinoval, ale ve finále to není úplně špatné.

Obr. 15: Podlaha nástavby, výztuhy kulometných věží

Výraznou součástí nástavby jsou kulometné "věže". Jsou částečně zapuštěné do nástaveb, jedna vpravo vpředu a druhá vlevo vzadu. a právě jejich výrobou jsem stavbu nástavby zahájil. Nejdříve jsem hledal nějakou trubku vhodného průměru, ale měly na moje gusto příliš silné stěny a proto jsem přešel k vlastní výrobě. Vzal jsem kousek novodurové trubky o nepatně menším průměru a omotal ji mikrotenovou fólií kvůli separaci. Nastříhal jsem si pruhy silného modelspanu (zbytky z potahování trupu), připravil si skleněnou tabulku, položil na ni mikroten, namíchal epoxid (30 minutové epoxidové lepidlo) a práce mohla začít.

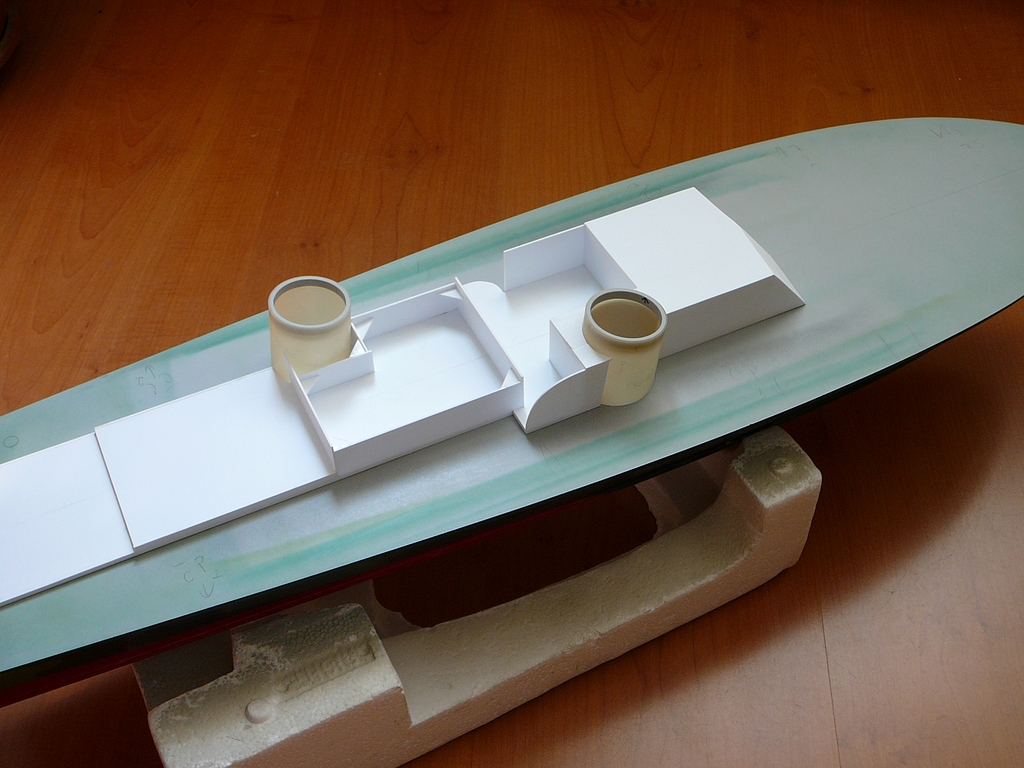

Obr. 16: Postup prací na nástavbě

Protože mikroten na trubce byl jako živý, navinul jsem na ni za sucha asi dva závity modelspanu. Teprve pak jsem trubku položil na sklo, před trubku jsem na modelspan nalil epoxid, roztáhl jej po celé šířce papíru a pomalu začal trubku valit dopředu. Lepidlo se do modelspanu pěkně nasáklo a zbytek byl vytlačován dopředu. po namotání prvního proužku jsem položil a navinul ještě druhý. po vytvrzení jsem novodurovou trubku vytáhnul. Díky mikrotenu to šlo docela dobře. Vznikla trubka o síle stěny okolo 0,5nbsp;mm, relativně pevná a co je hlavní, s docela kvalitním povrchem. Stačilo ji lehce přebrousit brusným papírem zrnitosti 320 a dobrousit zrnitostí cca 900. Pak jsem si nařezal potřebné délky. Horní lem, na který se bude montovat kulometné dvojče, jsem zevnitř vyztužil kroužkem uříznutým z novodurové trubky, která sloužila jako navíjecí trn (Obr. 15). Tatáž trubka mi potom posloužila i při řezání trubky na míru a jako brousící přípravek při pasování "věží" do nástavby. Vzal jsem proužek samolepícího brusného papíru, nalepil jej na trubku a získal tak brousek o požadovaném průměru. Dobroušení vyříznutých otvorů a pasování stěn nástaveb bylo rázem vyřešené. Vše sedělo přesně, bez zbytečných spár. To ale předbíhám.

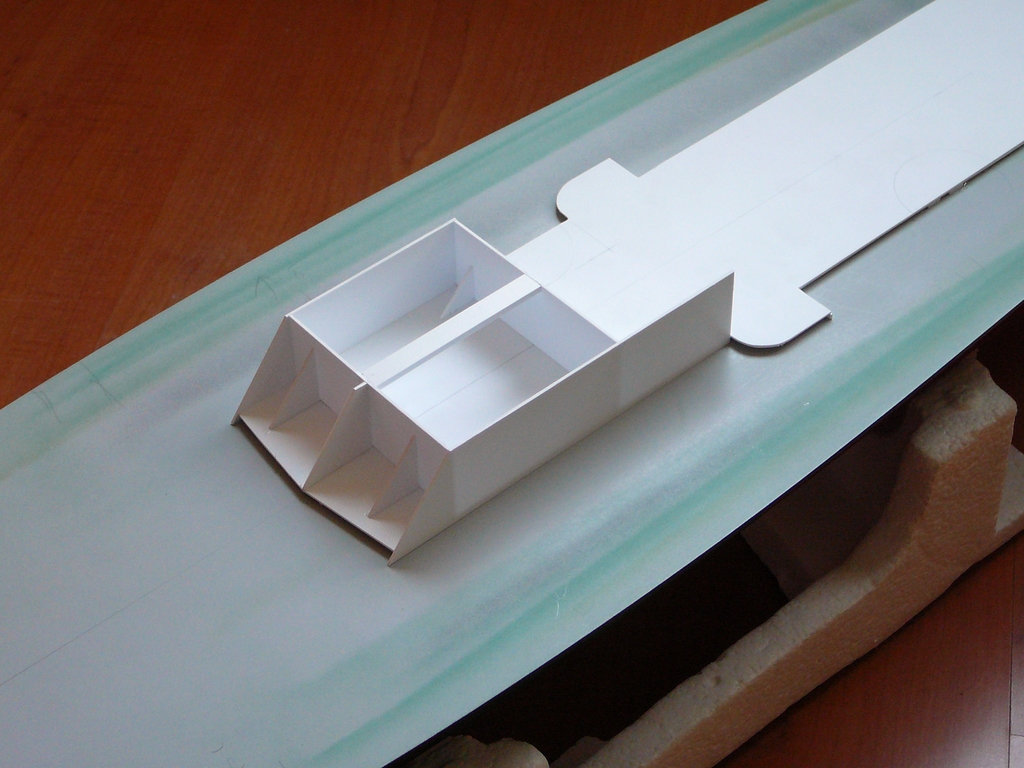

Obr. 17: Postup prací na nástavbě

Fotografie

Fotogalerie obsahuje většinu obrázků ze stavby, ovšem tento díl popisuje jen část z nich. Na další popis zase týden dva počkejte.

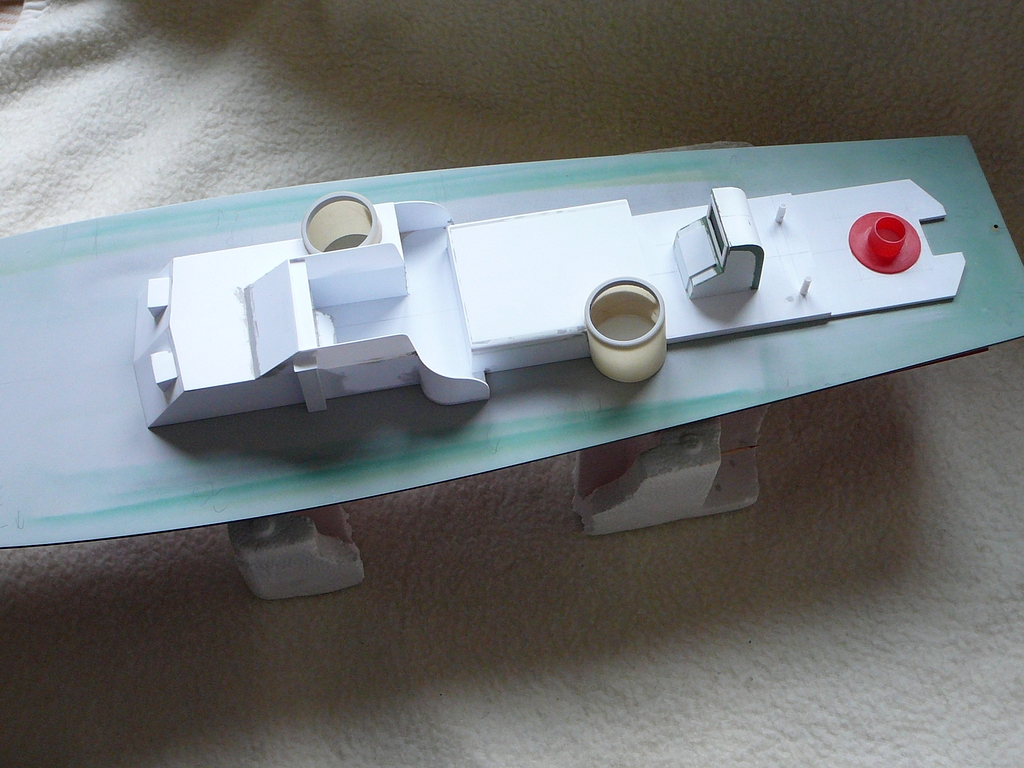

Stavbu vlastní nástavby jsem zahájil nakreslením a vyříznutím podlahy (Obr. 15). na ni jsem postupně lepil jednotlivé díly nástavby. v zápalu boje opět "naostro", bez předchozího rozvržení a rozkreslení. Zase špatně… Sice nedošlo k fatálním konstrukčním závadám, protože jsem vše odměřoval a neváhal jsem si radši vyrobit šablonu z papíru, abych nemrhal materiálem, ale trochu jsem si tím přidělal práci. Další poučení do budoucna. Práci mi přidělalo i to, že teprve v této fázi stavby se mi podařilo získat první podrobnější podklady o tomto typu plavidel. Začala se mi do hlavy vkrádat představa, že vše vylepším na úroveň co nejbližší maketě. v této fázi stavby jsem dokonce pořídil stavebnici kulometů Browning ráže 0,5” (dokonce v měřítku 1:32) a pirátské odlitky stavebnice 40nbsp;mm kanónu Bofors (měřítko 1:35 – rozdíl v měřítcích se mi zdál být zanedbatelný). Nakonec jsem ale došel k závěru, že bych musel začít od výroby nového trupu a to se mi nechtělo. Takže jsem se držel předlohy a sem tam něco malinko upravil. Postup prací na nástavbě ukazují obrázky (Obr. 16, Obr. 17, Obr. 18, Obr. 19 a Obr. 20).
