Grating - jak pojal Jiří Voráček zdejší nápad?

Bohužel jsem to moc nepochopil, ale rozhodl jsem se taky si to zkusit - to je vždycky nejlepší. Jen chci připomenout zřejmě malé měřítko - bylo to s pilkou 1 mm, která se dala pohánět malým stejnosměrným motorkem. No jo, ale mé měřítka jsou poněkud větší, takže jsem rozumně určil jako nejmenší možnou pilku 2 mm a zakoupil jí v nějakém strojařském obchodě.

Výroba pilky

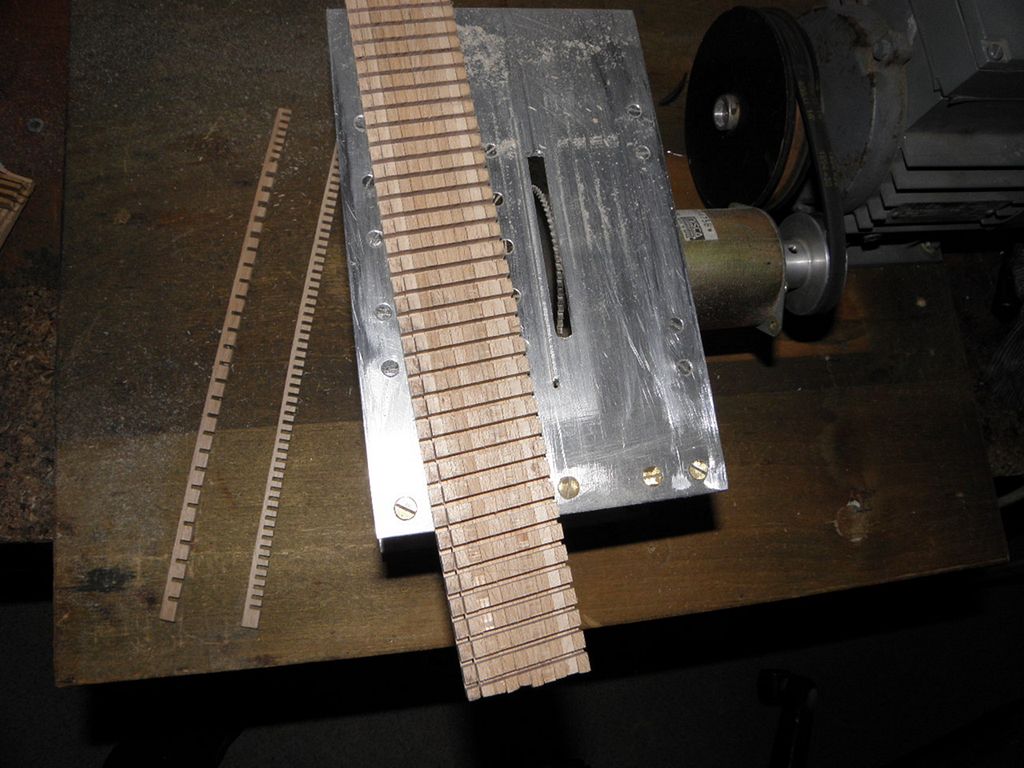

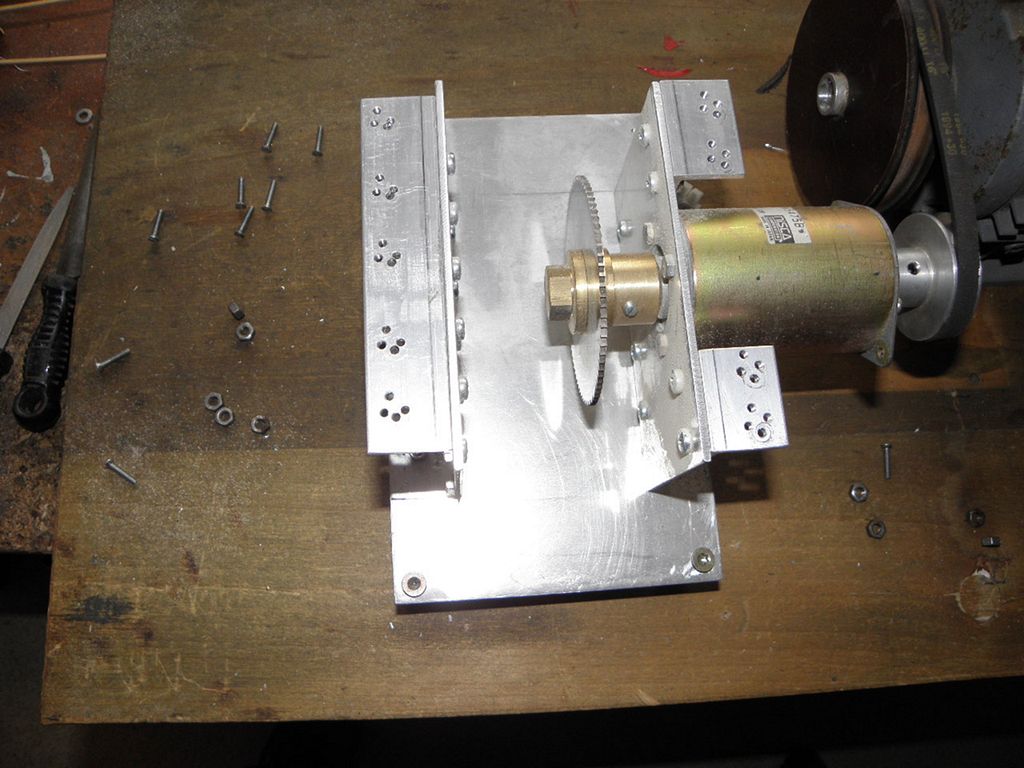

Vyrobil jsem si maličký stojan na pilku z duralových destiček a úhelníčků a celé to sešrouboval šroubky M4. Vodící lišta byla z duralového úhelníčku 20/20 mm silného 2 mm. Pilka o průměru 80 mm napasovaná na největší stejnosměrný motorek, co jsem sehnal, odmítala dělat drážky do prkénka, asi tvrdšího, než bylo v návodu, a tak jsem motorek použil jako hřídelku a na vyčnívající konec na druhé straně motorku jsem přidělal nejprve ozubenou řemeničku, a na velký motor 380 V asi 250 W jsem dal velkou řemenici na převod dorychla.

Skupinky dírek se závitem M3 umožňují posouvat horní desku mojí pilky.

Bohužel se nic z toho, co jsem vyrobil, neosvědčilo.

Ozubený řemínek po nadrážkování prkénka „po letech“ rychle vzal za své, když jsem se pokusil řezat prkénko napříč. Kromě toho se prkénko začalo štípat. Autor to asi myslel na balzu, a ne na to, co jsem chtěl já. Zkusil jsem měkčí dřevo, ale to bylo ještě horší, štípalo se to a zakusovalo. Koupil jsem tedy lišty z nějakého tvrdšího dřeva v železářství v Novém Boru (asi buk), aby se to neštípalo.

Kolega z Ukrajiny mi svěřil před časem tajemství, že on to dělá z hrušky, ale kde ji vzít, že

Lišty 15x5 mm byly 90 cm dlouhé, takže jsem je nařezal napříč na 15cm kousky a po délce je rozříznul na cca 7mm-křivolaké, což nevadilo, protože to mohl být spodní okraj.

Další pokus

Karel Egrt mi poradil další způsob, jak to dělá on - slepit lišty na koncích a řezat je napříč všechny naráz. Takže jsem tak učinil.

Slepené lišty na koncích se mi neosvědčily. Měkké dřevo se mi třepilo.

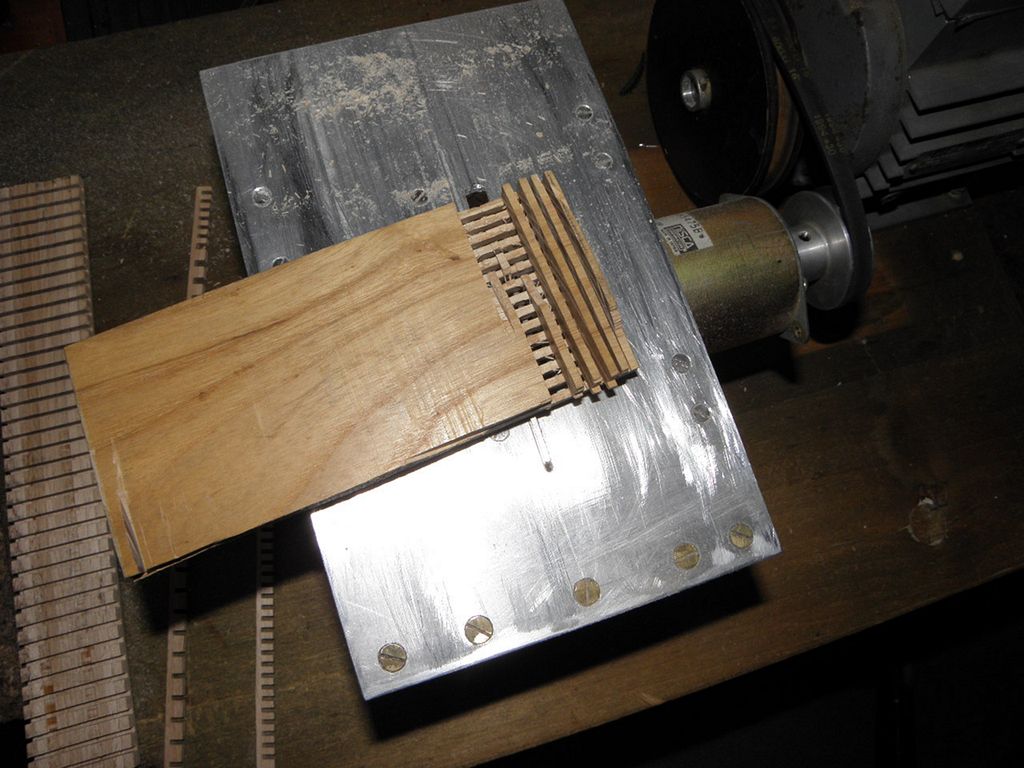

Vedení slepené lišty v duralové drážce nebylo to nejlepší. Asi by to chtělo nějaké sáně, které by celou věc vedly přesně kolmo, ale tolik času na výrobu pily nemám, tak pět drážek bylo jakžtakž, ale pak se to trochu zešikmilo a už to pokračovalo mnohem hůř, a tak jsem začal řezat jednu lištu po druhé, což se mi docela osvědčilo.

Bylo nutné lišty začistit pilníčkem a znovu na pilce v protisměru dočistit otřepy a trochu asi díru rozšířit, neboť dírky po pilce 2 mm byly přesně, ale 2mm příčné lišty jsou některé trochu větší.

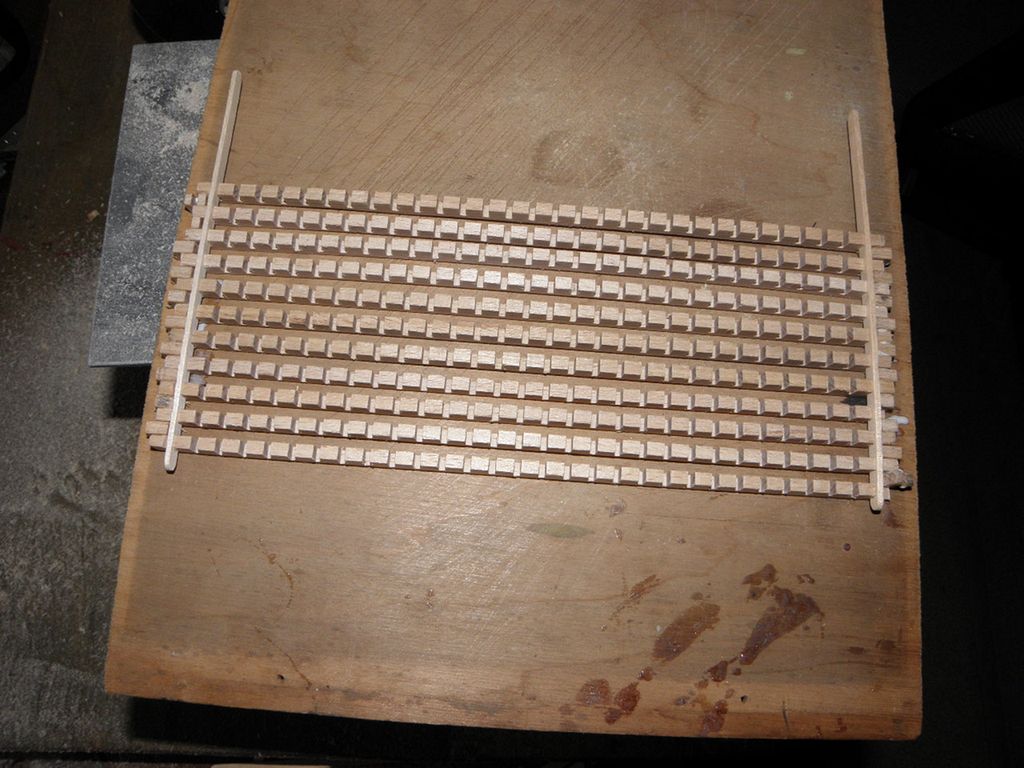

Tak takhle jsem to skládal do sebe.

Při potřebné kvantitě musí kvalita do ústraní

Zdálo se mi to dobré, vzhledem k tomu, že jsem nutně potřeboval vyrobit asi tak čtvrt metru čtverečního roštů na svojí novou velkou loď - koleso-šroubový parník Kiawanda, se kterým jsem se chtěl blýsknout na oslavách 10 let MoNaKa a hned poté při zamykání v Lánech.

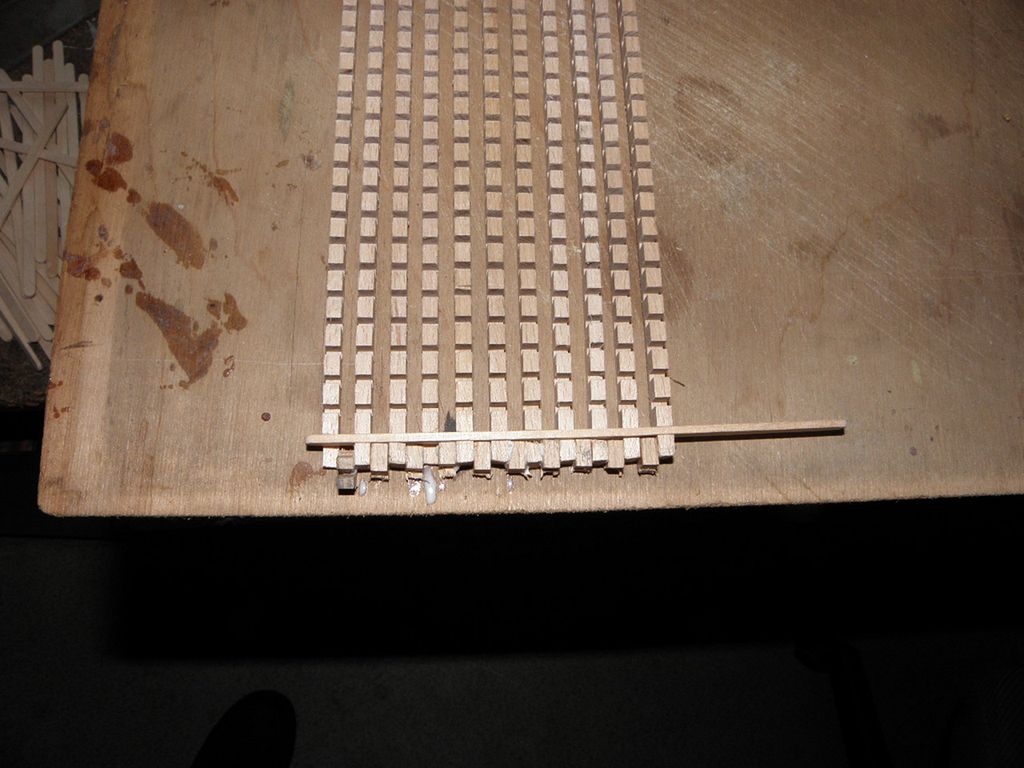

Po nadrážkování lišt 7x5 mm jsem do krajních otvorů vsadil to jediné, co jsem měl v rozměru 2x5 mm o délce asi 15 cm - míchátka McDonald z nějakého kvalitního hladkého a lesklého dřeva. Celek jsem seskládal nasucho, aby se s tím dalo pracovat.

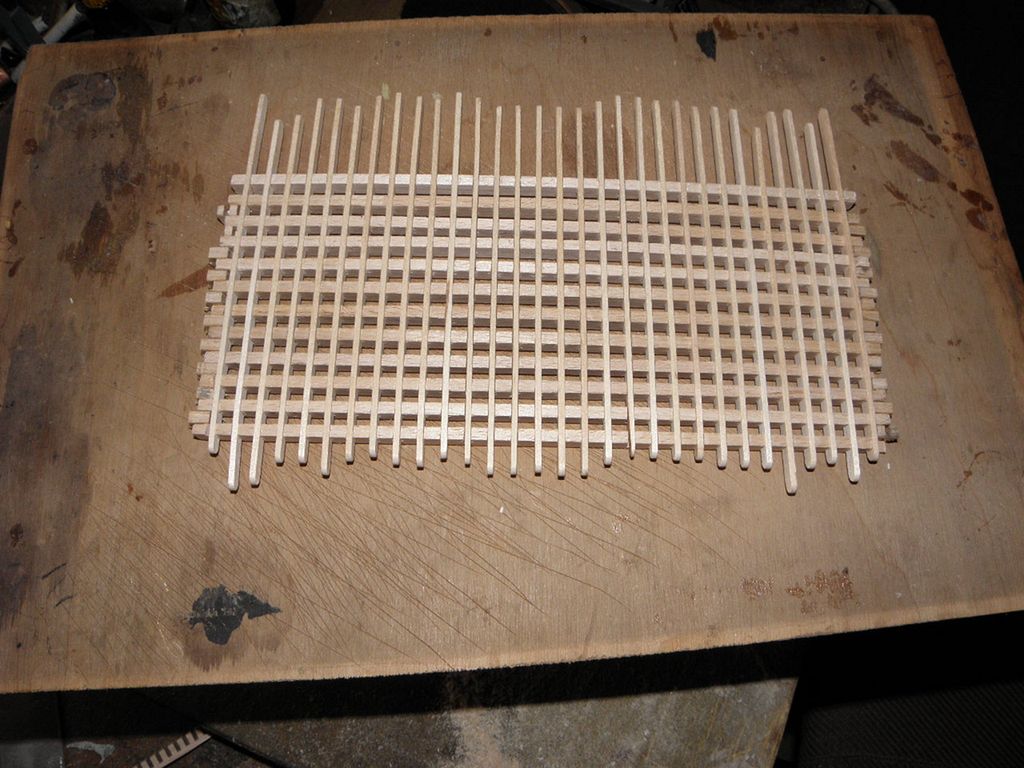

Nasázet tam asi 30 míchátek byla docela honička, protože se to pořád hýbalo. Až jedno míchátko bylo trochu silnější, což konstrukci prostě zpevnilo. To se po čase opakovalo u dalších míchátek, až byl celý grating vyplněný a seřízený na stejné rozteče. Ty jsem pojistil slepením kousků lišt na koncích Herkulem, což byla chyba, protože jsem to musel odříznout a v nejdelším místě gratingu jsem si musel pomoci rohem ze stejné lišty.

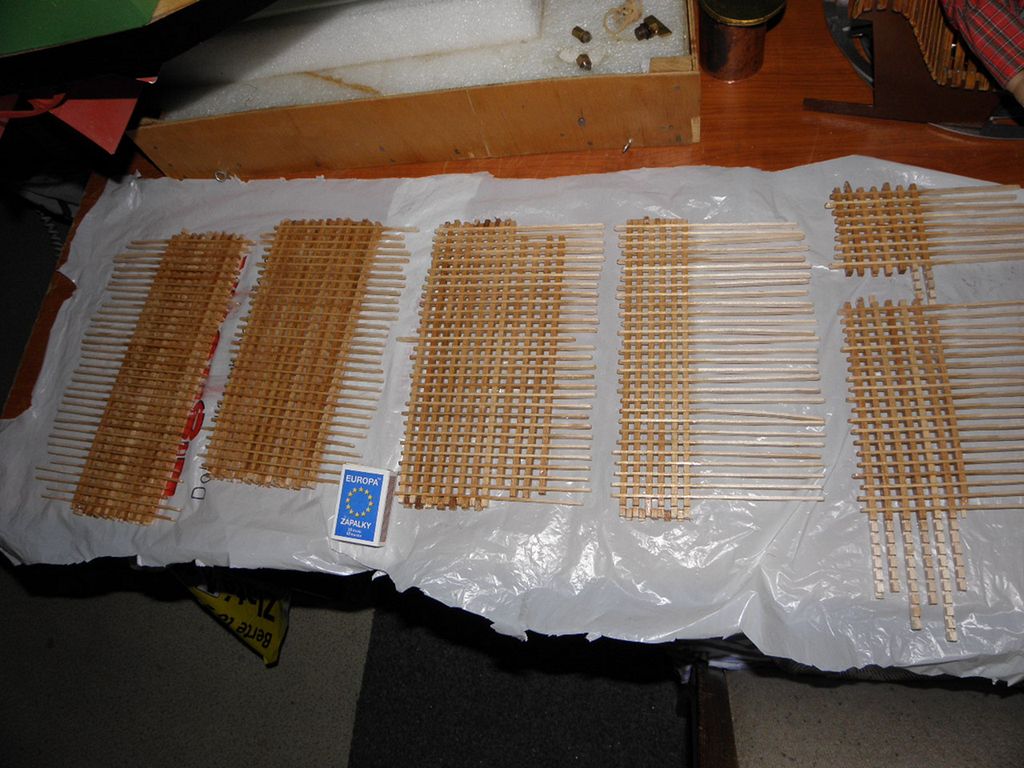

Celek jsem natřel epoxidem rozředěným v nitroředidle, a to asi 3x. Grating se zpevnil, dal se už ořezat na potřebný rozměr a zabrousit, což jsem prachsprostě učinil gumovým kotoučem se smirkem do vrtačky.

Vylepšení pilky

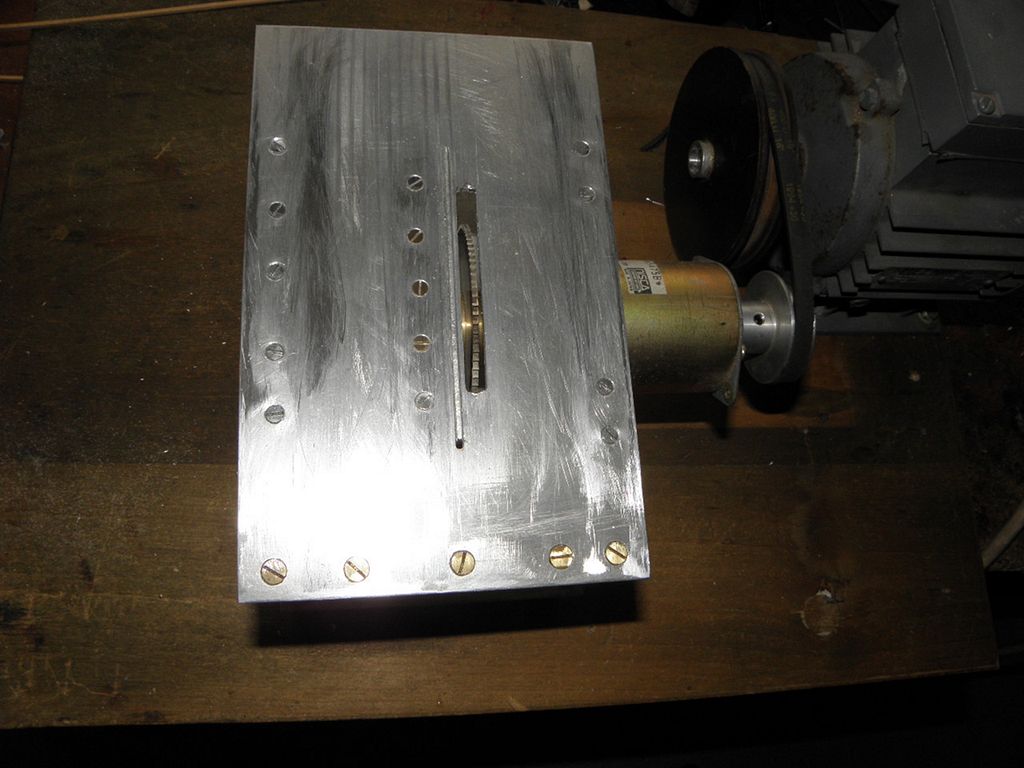

Nakonec jsem ještě posunul horní desku pilky doleva od kotoučku pilky (velmi primitivně), převrtal jsem otvory a vyřezal závity M3 tak, že se celá horní deska dá posunovat, čímž se zvětšuje vzdálenost mezi hlavními lištami, což se mi hodí na větší typ gratingu. Nyní mám asi 4 polohy a mohu dělat větší mřížky, i když 2mm je jen na míchátka McDonald, ale mně to až tak nevadí.

Určitě by měly být rozměry křížových lišt stejné, ale to by chtělo další pilu 3, 4, 5 mm, ale to je docela drahé, a tak se spokojím s tímhle. (Nehledě na nutnost použít pořádný hřídel na pilku, nejspíše s nějakou redukcí na průměry pilek, což je, bohužel, mimo moje možnosti, jelikož nemám už tolik času, neboť chci především dělat parní strojky. Lodě jsou jen plovoucími nosiči na ty moje strojky, což je moje hlavní činnost.

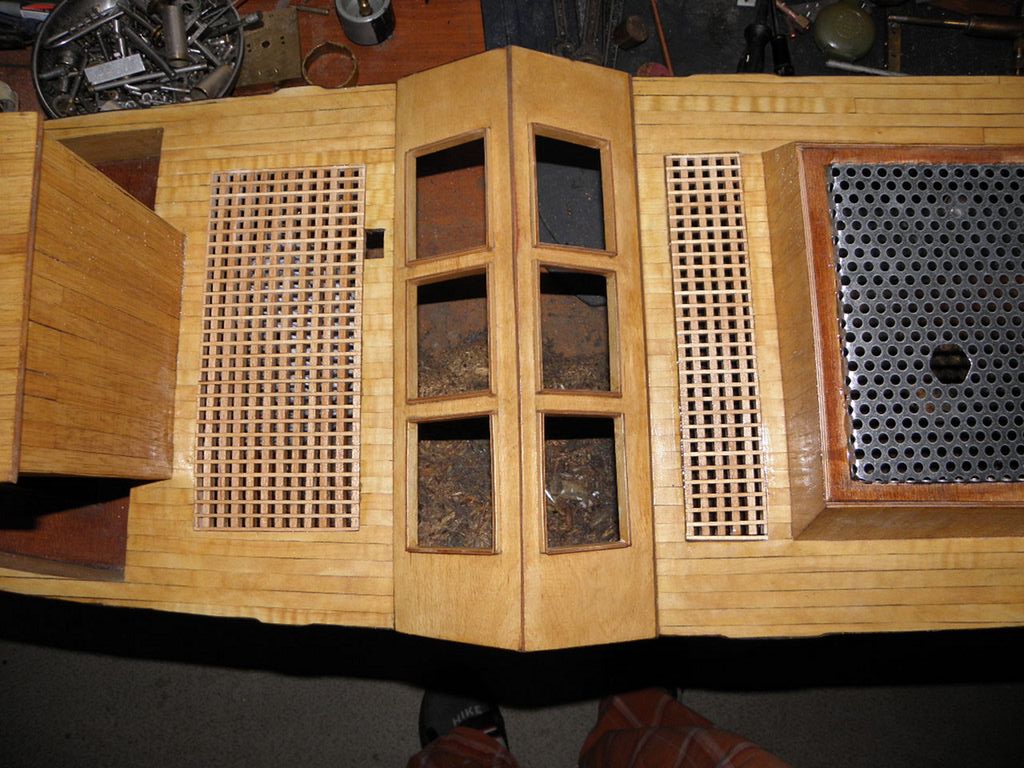

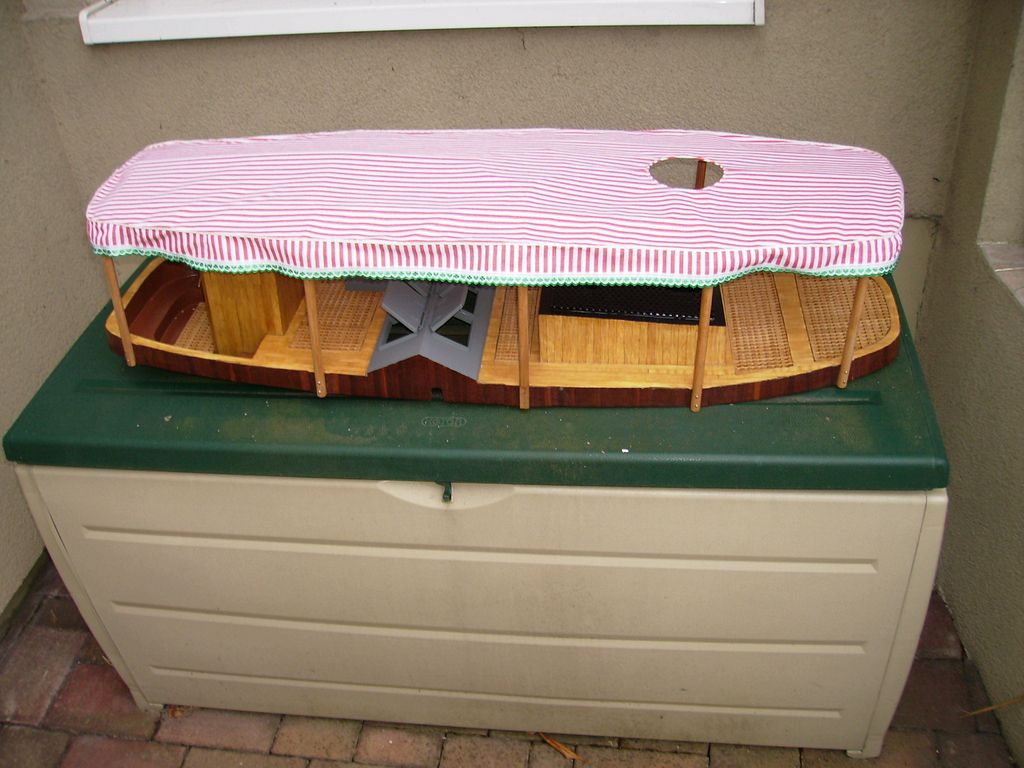

Celá paluba má 110x30 cm, takže je tam těch mříží dost. Nakonec model plave, což je hlavní.

Snad tento článek někomu pomůže, pro ty moje pokusy to opravdu stačilo.

Obrázková galerie Foto: Jiří Voráček © 2011

Pro MoNaKo Jiří Voráček
