Někteří Facebook a jemu podobné sociální sítě zatracují, ale občas se tam vyrojí něco zajímavého. Nebýt Facebooku, dnešní článek by se na MoNaKo nedostal. Je tomu několik dní, co se v tamní skupině příznivců Tug Towingu objevil Martin Hurda a vložil odkaz na video svého kouřového modulu, chcete-li čudítka pro rozestavěný model Springera. Jelikož se takřka okamžitě vyrojily dotazy na jeho konstrukci, uzrál nápad na vydání krátkého článku z pera konstruktéra.

Do Springera jsem synovi slíbil funkční komín. Hodinka práce a cca 225 Kč. Kouříme v pohodě 35 minut

.

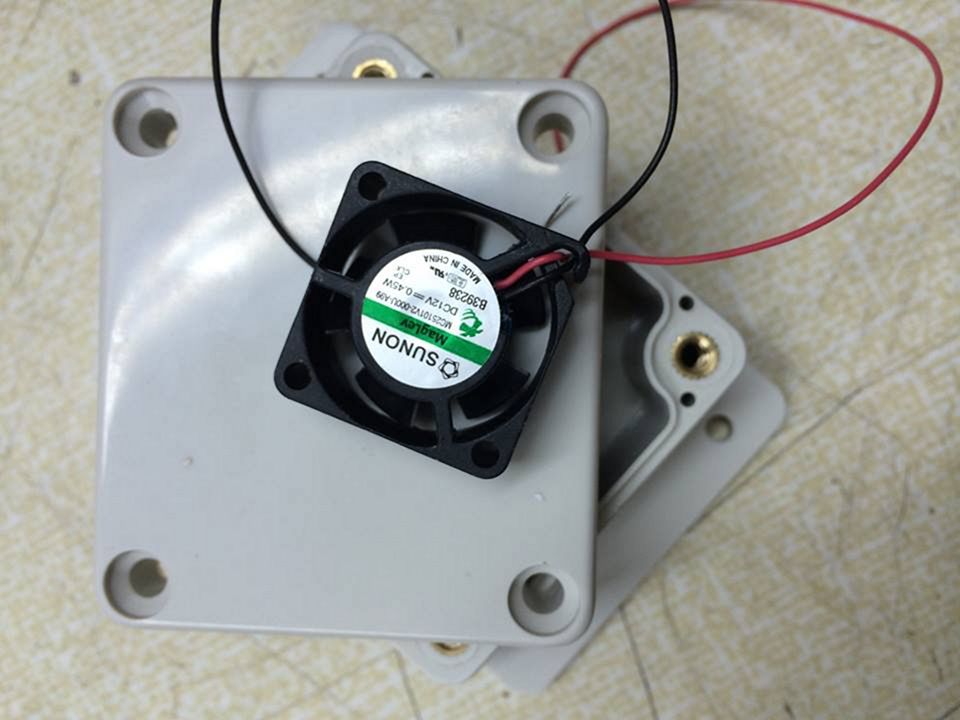

Použil jsem počítačový větráček 12V 25x25 mm a nějakou el. krabičku. Dále se uplatní rezistor 10 Ohm 1 Watt. Při napájení napřímo z 12V akumulátoru čudítko odebírá 1,2 A. Kouřová směs pochází z disco kouřáku (podle mých poznatků kouří jen bíle), ev. lze použít 4 díly glycerinu na 1 díl alkoholu.

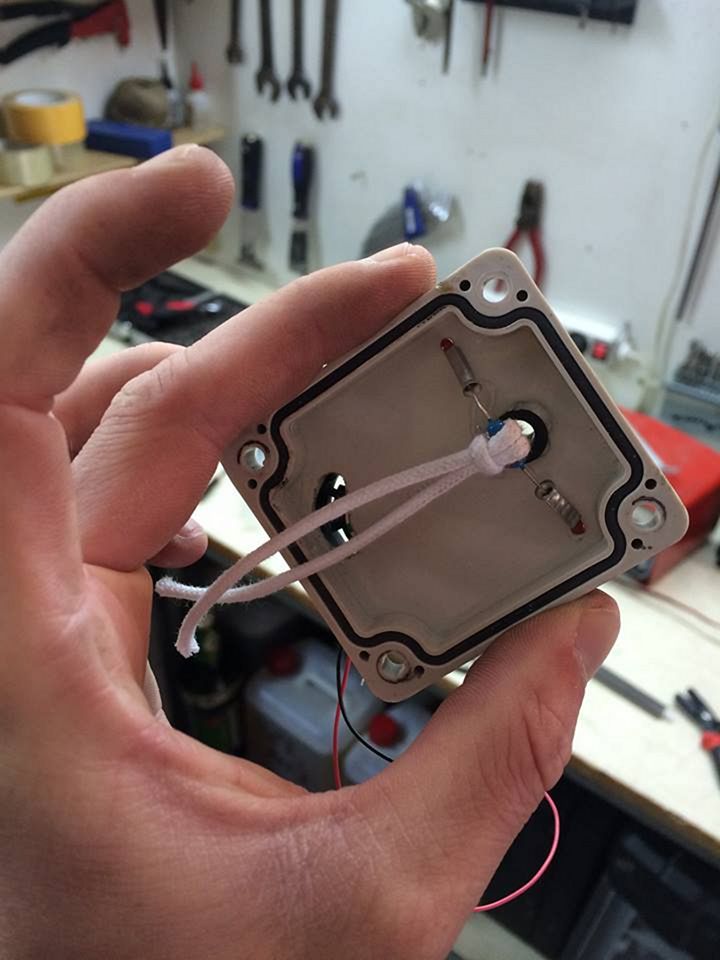

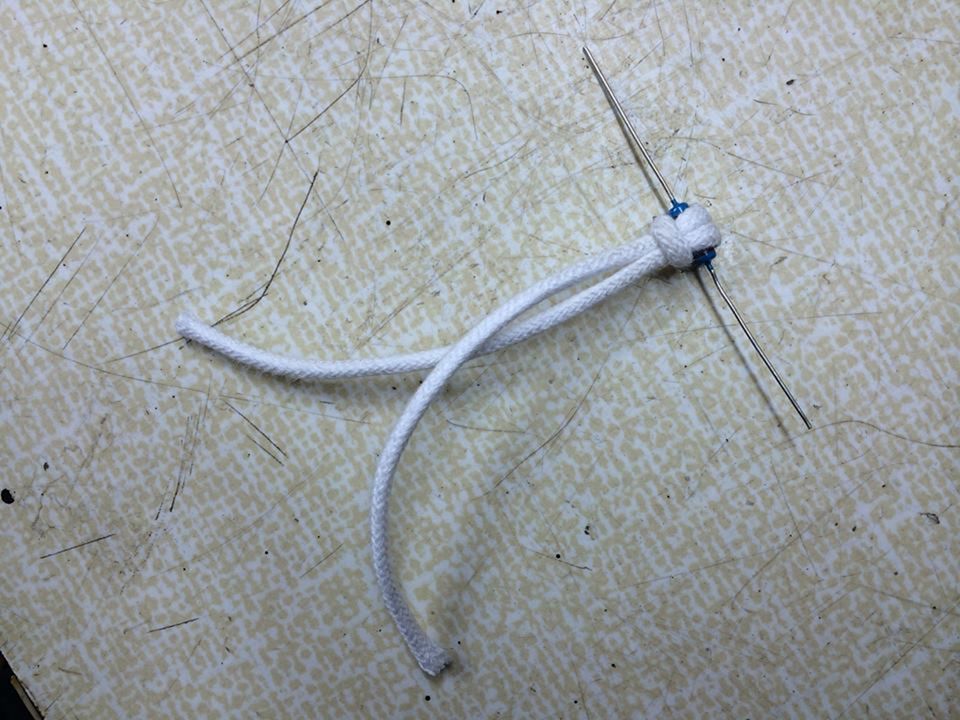

Větráček a rezistor omotaný knotem

Zdroj

Originální text, podle něhož jsem postupoval, je k dispozici v angličtině.

Vše lepím tavnou pistolí. Krabičku jsem navrtal, ovšem ne jednu velkou díru, ale cca 5x 4 mm, to by mělo představovat zhruba 1/3 velikosti větráku. To stačí a kapalina se přes malé dírky nevylévá. Ještě jsem větráček asi o 1 cm zvednul od krabičky, kdyby kouřová kapalina přece jen přes dírky prošla. Kapalina se sama nasává přes kahanový knot. Doporučuji použit kulatý o průměru cca 3 mm. Osvědčilo se mi omotat jakoby 2x rezistor, více se kapalinou chladí.

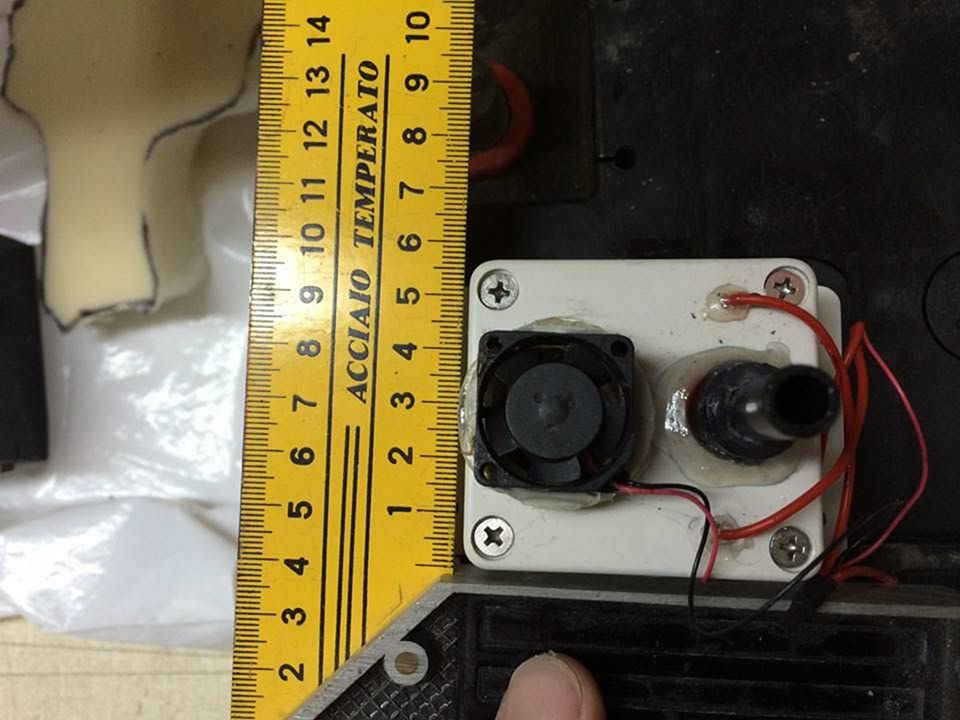

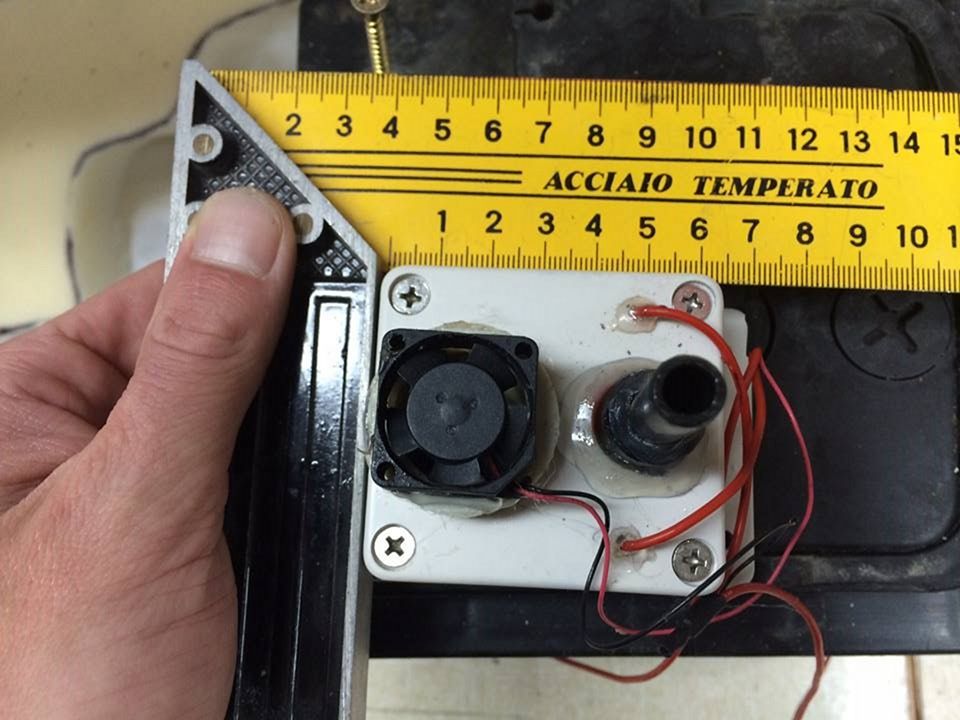

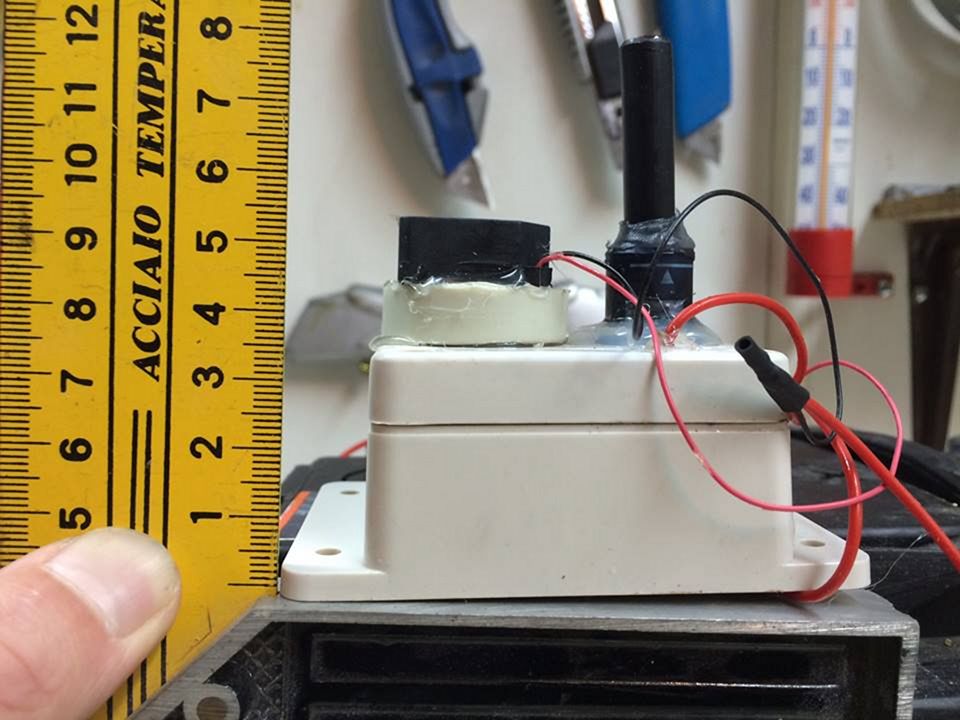

Rozměry

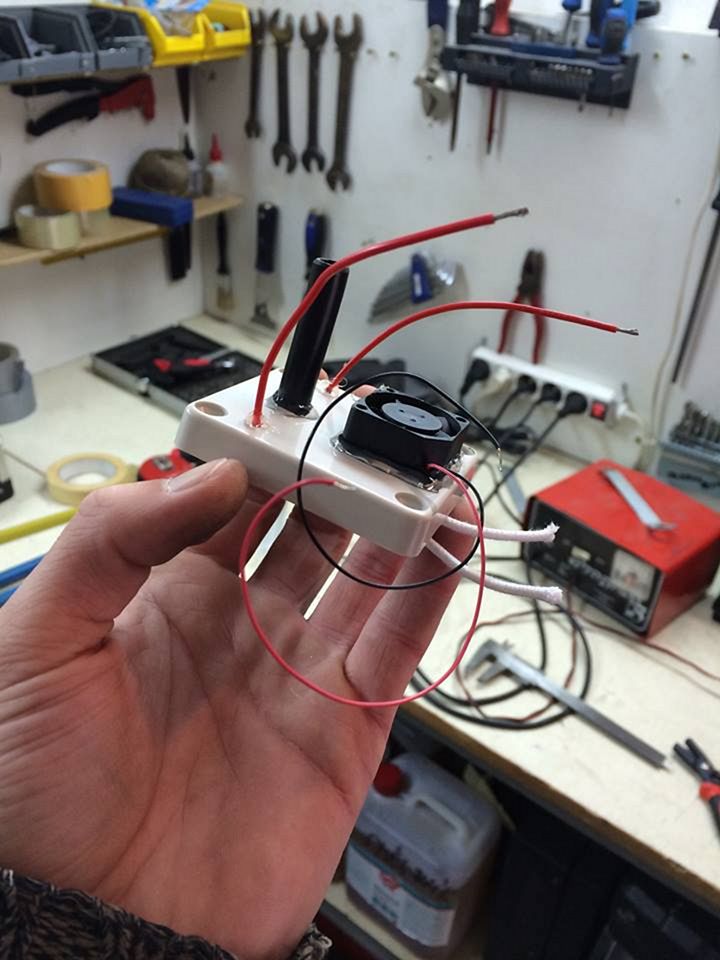

Použijte silikonový kabel na rezistor a nepájejte

Spojení dělám vsunutím drátku rezistoru do silikonového kabelu, který posléze zmáčknu přetaženou trubičkou. V případě přepálení odporu (cena jednoho 1,50 Kč) trvá výměna cca 3 minuty.

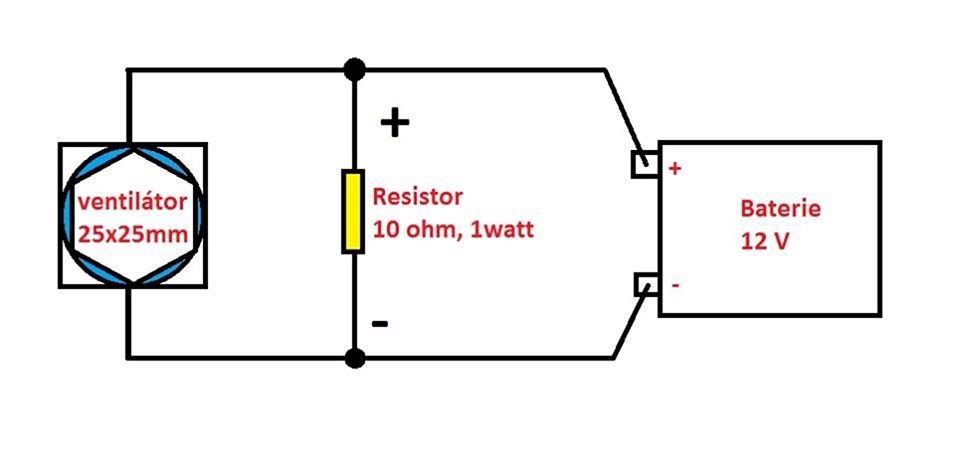

Elektrické zapojení. Kdo chce, může čoudítko připojit na regulátor, jelikož funguje od 7 V.

Důležité je dbát na to, aby se čudítko nezapínalo bez kouřové kapaliny. Vývod kouře z čudítka by měl být přes otvor o průměru 10 mm, následně jej lze redukovat na menší.

Kouřovou kapalinu lze na dno krabičky doplnit skrz komín stříkačkou (a po jízdě vysát zbytek), anebo je možné instalovat plnící trubičku z boku.

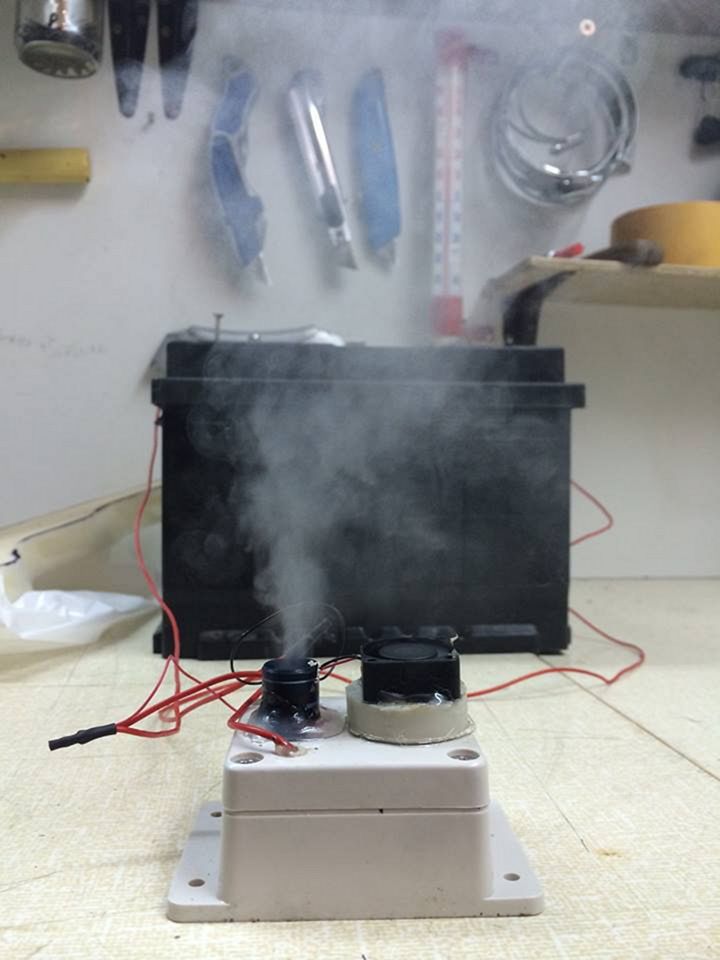

Fotogalerie

Foto: Martin Hurda © 2014

Videosnímek
(Martin Hurda © 2014)

1 minuta a 3 s na serveru YouTube

Martin Hurda

Komentáře

Ufon13

Ne, 26/10/2014 - 15:44

blahopřeji jen doporučím vyzkoušet místo glykolu, aroma oleje mě to v podobné, ale mikroverzi funguje velmi dobře, jen varuji před použitím konopného oleje....... a pro knot skelnou šnůru která neohoří topným tělískem-to se dá velmi dobře nahradit topnou spirálkou z časti náhradní spirály do remosky- nepřepálí se , jinak další inspiraci najdeme i tady:

http://www.modelboats.co.uk/forums/postings.asp?th=37239

http://www.modelboatsandfittings.com/content/php/Smoke%20Generator.php

http://wmunderway.8m.com/cont/smoke/smoke.htm

http://www.harbormodels.com/site08/main_pages/smoker.htm

a pro nakouknutí :

http://ufon13.rajce.idnes.cz/cuditko2/

dá li pánbu vyjde časem v RCR i verze na stejném principu v mikroverzi z dostupných materiálů , článeček jsem jim posílal asi před 2-3 měsíci

Pro vkládání komentářů se musíte registrovat nebo přihlásit

Ivan Demeter

Po, 03/11/2014 - 10:09

Skúsil som to s glycerínom ale ten dym bol slabší ako horiaca cigareta. Je tam treba primiešať ten alkohol? A aký, môže byť aj slivovica? :-) To aroma oleje čo spomina p.Hájek je to čo sa dáva do voňavej sviečky? Tie linky čo sem dal by boli dobré keby som vedel po anglicky. Bolo by dobré kto máte s týmto skúsenosti sem hodiť pár typov akú kvapalinu používate a ako dosiahnuť hustý dym.
