Parníček z Brněnské přehrady

nejdná o žádné parníky, ale výletní lodě poháněné elektromotry. Nikdo jim ale neřekne jinak než parník.

Návod na stavbu je místy rozdělen na dva postupy. První (A) je propracovanější a výsledek je vzhledově

lepší. Když na to sednete v pátek odpoledne, tak v sobotu večer máte hotovo a v neděli můžete k vodě. Druhou (B)

bych označil jako „Lite“ a za jeden den máte hotovo.

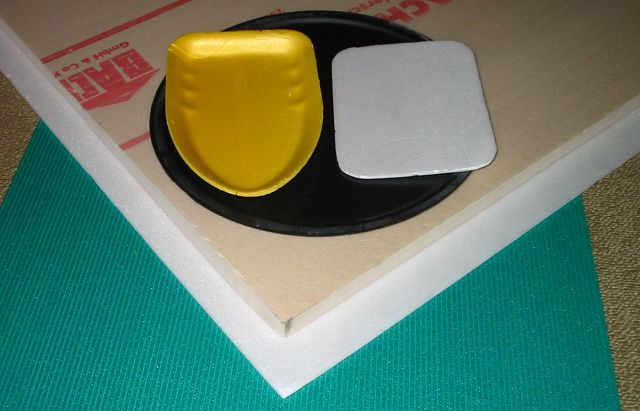

Materiál




Čtyři desky extrudovaného polystyrému 2cm silné cca 60x20cm na trup a nebo polystyrén silný

7-8cm. Desky extrudovaného polystyrénu silné 4-5mm (tácky od masa, pizzy a pod. na nástavby), lepidlo

Purex, hygienické vatové tyčinky, lodní hřídel délky cca 130mm, lodní šroub o průměru 30mm, nejlépe

třílistý, palivová silikonová hadička, režná nit, špendlíky. Materiál se dá snadno koupit ve všech těch „hausech“ a pod.

nebo ve stavebninách. Lodní hřídel a šroub, pokud nemáte doma, budete muset zakoupit v modelářské prodejně.

Nářadí

Modelářský vysouvací zalamovací nůž, pravítko, tužku, obyčejné špendlíky, brusný papír, nebozízek (vrták) o max. průměru

7mm.

Řezání

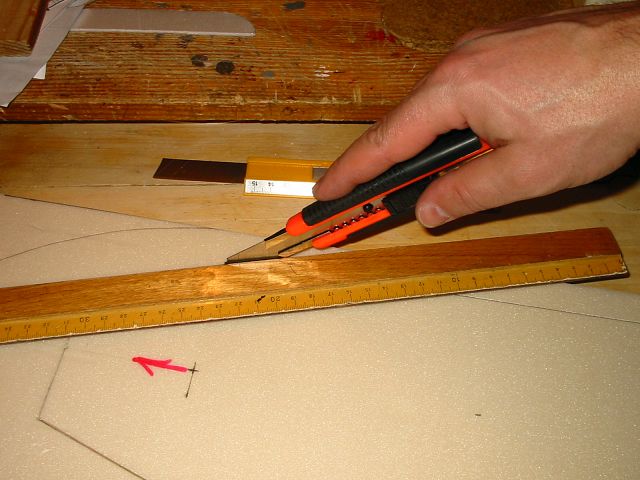

Materiál (polystyren) řežeme pomocí modelářského vysouvacího nože se zalamovací čepelí. Nůž musí být opravdu ostrý,

jinak se bude materiál trhat! Řežeme zásadně podle pravítka i krátké řezy. Vyzkoušejte si několik řezů před zahájením práce.

Lepení

K lepení lze doporučit „LA tmel“ nebo „UHUpor“. Lze použít i „Purex“, ale jen tomu kdo s ním umí, protože při

lepení nabývá na objemu. Stačí malé balení. Lepené díly je potřeba proti vzájemnému posunutí zabezpečit vhodnou zátěží a

nebo špendlíkem. Při vytahování špendlíků postupujte tak, že špendlíkem nejdříve otočíte a teprve potom vytáhnete. Jinak hrozí,

že si materiál vytrhnete. Spoj je pevný zhruba za 10-20 minut. Záleží na množství lepidla a velikosti lepené plochy.

Lepené plochy můžete upravit tak, že do materiálu uděláte pomocí obyčejné tužky dírky (ne skrz). Lepidlo do nich zateče a spoj

je tak pevnější. Lepidlo které z lepeného spoje vyhřezne setřeme dříve než zatvrdne. K lepení některých detailů se bude hodit

gelové vteřinové lepidlo.

Stavba trupu

postup A)

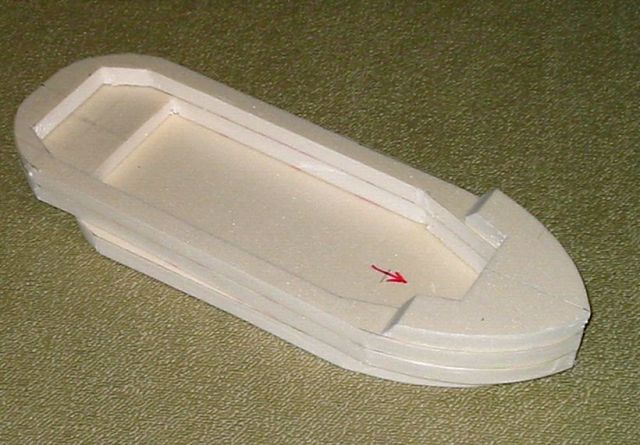

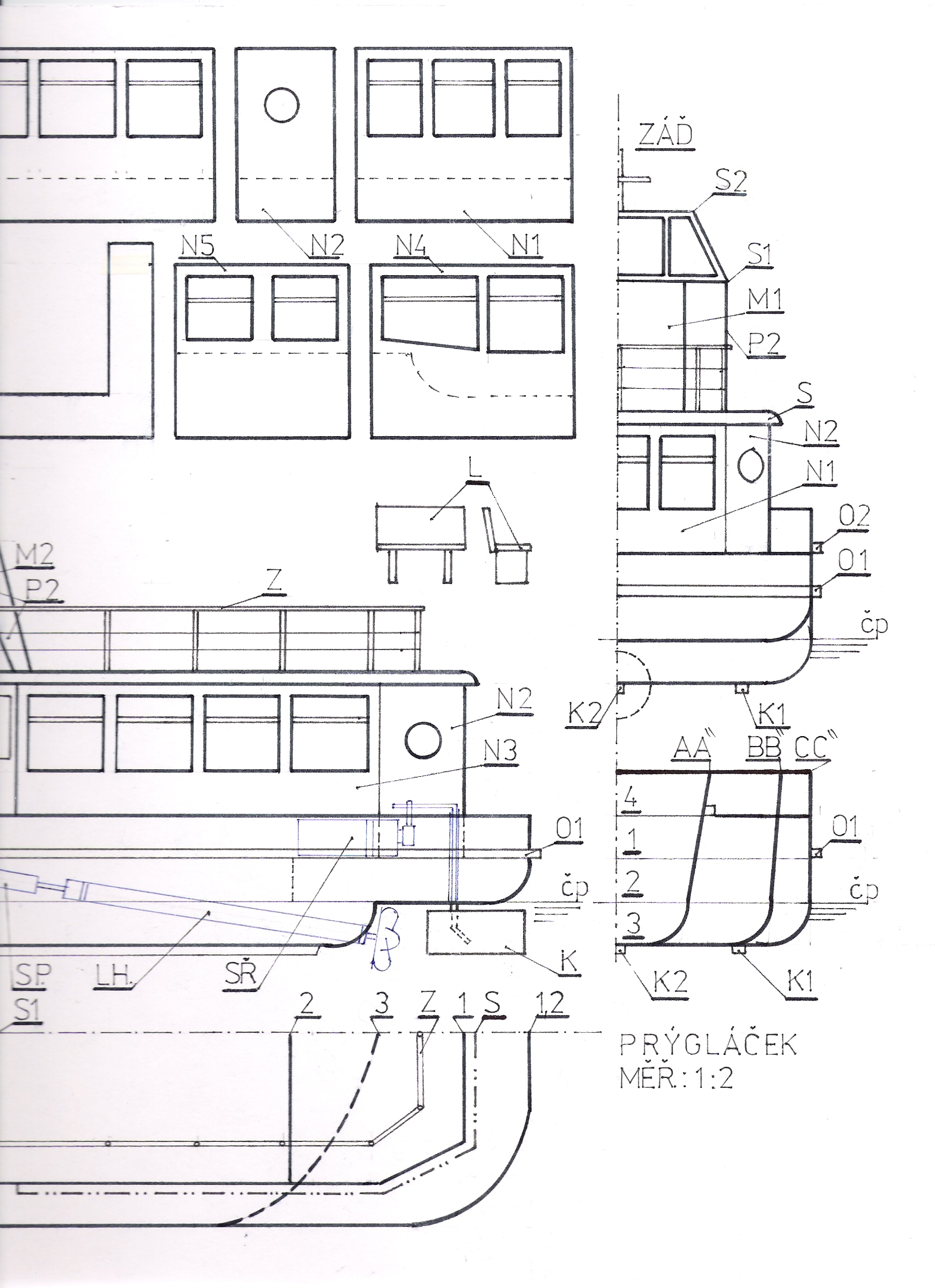

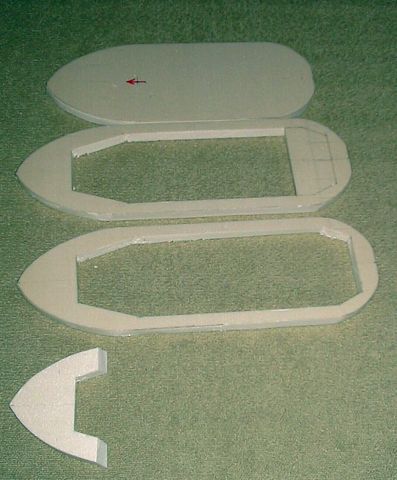

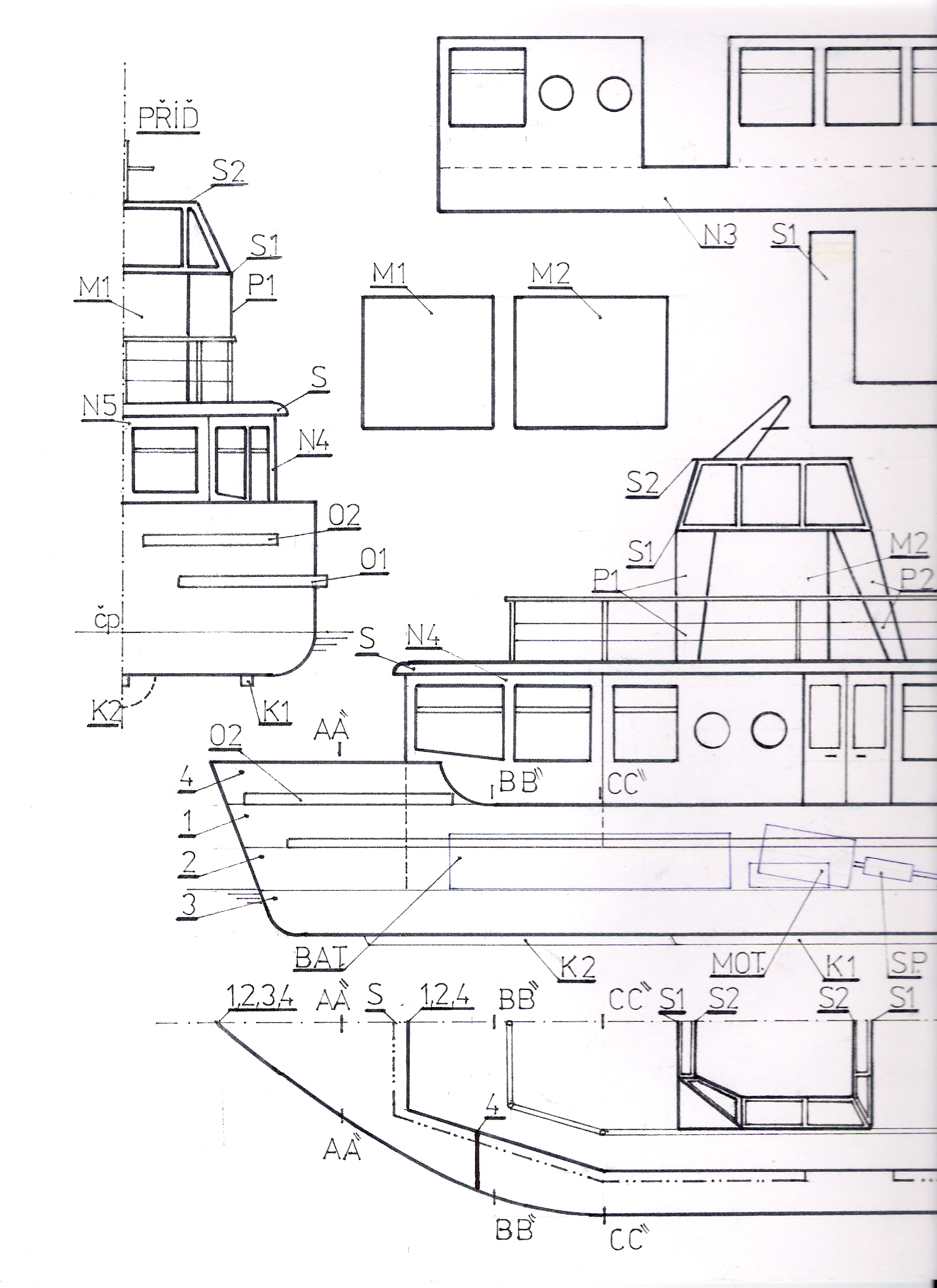

Z desky extrudovaného polystyrénu silného 2cm vyřežeme čtyři desky (1,2,3,4) ve tvaru lodního trupu.

Nejdříve vyřízněte otvory pro nástavby a teprve potom obrys. Naneste lepidlo, rozetřete do tenké vrstvy, dejte desky na sebe,

pečlivě zalícujte vnitřní otvory a zatěžkejte cca na 20 minut. Po vytvrzení lepidla trup vybrousíme do konečného tvaru

brusným papírem.

postup B)

Celý trup vyřízněte z desky polystyrému silné 7-8 cm. Nejdříve nahrubo. V trupu vyřízněte a vydlabejte otvor do

kterého přijdou usadit nástavby a vnitřní vybavení. Nakonec celý trup vybrousíme dohladka brusným papírem.

Po celém obvodu trupu ve vzdálenosti 2cm od horního okraje nalepíme otěrové lišty (O1 a O2).

Nařežeme si dostatečné množství pásků širokých 5mm. Před nalepením je fixem nebo barvou nabavíme na červeno.

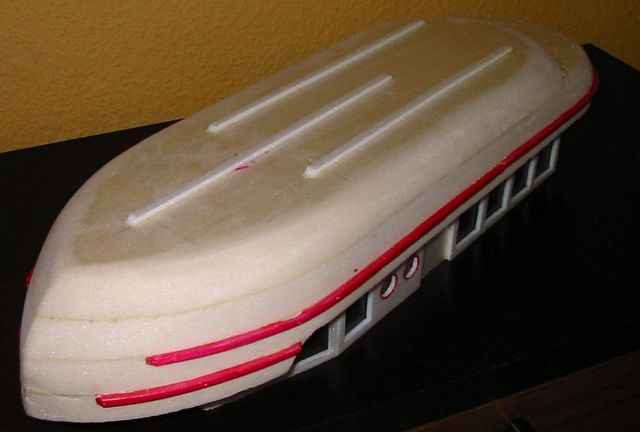

Protože trup má ploché dno, nalepíme na něj tři kýlové lišty (2xK1, 1xK2) pro lepší směrovou stabilitu. Z

5mm desky vyřízneme tři proužky široké 5mm a dlouhé 250mm. Ty nalepíme na dno trupu. Jednu v

podélné ose cca 5cm od přídě a zbylé dvě rovnoběžně ve vzdálenosti cca 5cm a 3cm od zádě.

Nakonec dno trupu nabarvíme červenou barvou. Výška nátěru cca 20mm. Nátěr není nutný je to jen estetická

záležitost.

Dolní nástavby




Na desky síly 5mm postupně překreslíme obrysy dílů

1xN1,2xN2,2xN3,2xN4,1xN5.

postup A)

V jednotlivých dílech opatrně vyřízneme jednotlivá okna a prostor na dveře. Okna potom z vnitřní strany podlepíme tabulkou z

černého extrudovaného polystyrému a nebo černým papírem.

postup B)

Na jednotlivé díly pomocí černého zvýrazňovače nebo barvou namalujeme jednotlivá okna a dveře.

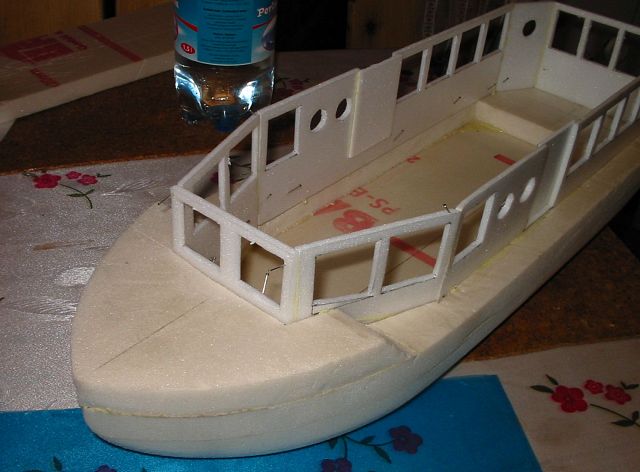

Vyzkoušíme jak díly pasují do vyřezaného otvoru v palubě podle potřeby zkosíme styčné strany aby mezi nimi nevznikaly

zbytečné mezery. Potom vlepíme celou spodní nástavbu do trupu tak, aby výška stěn (N1,N2,N3,N4,N5) byla

6cm. Stěny k trupu fixujeme pomocí špendlíků. Horní hrany musí tvořit rovinu. Necháme zhruba 30minut v klidu

aby dobře vytvrdlo lepidlo.

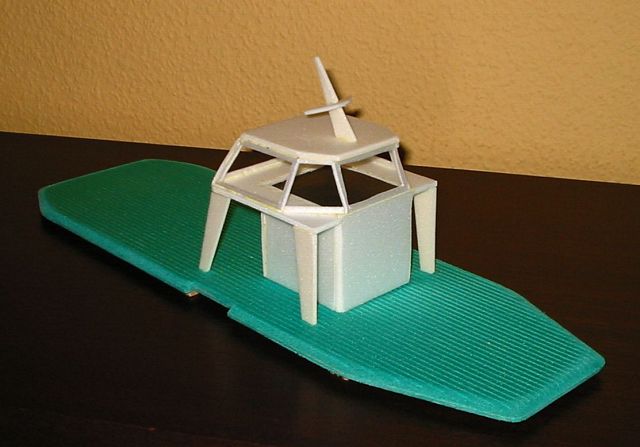

Střecha




Je snímací. Výborně se k tomu hodí izolace z extrudovaného polystyrénu, která se dává pod plovoucí podlahy. Slepil jsem dva

kusy na sebe. Vyřízneme tvar střechy (S), zaoblíme hrany a rohy. Nakonec nabarvíme na zeleno. Z tabulek silných

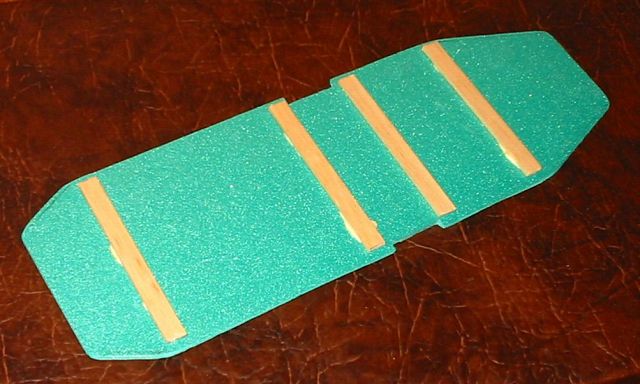

5mm si nařežeme pásky 15mm široké a dlouhé tak, aby těsně pasovaly napříč do dolní nástavby. Pásky zpola

nasuneme do horní nástavby a přilepíme na ně střechu. Pozor, aby se pásky ani střecha nepřilepila k nástavbě! Nešla

by potom sejmout.

Zábradlí

Z 18 bílých hygienických vatových tyčinek odřežeme konce s vatou a jejich délku upravíme na 33mm. Do

střehy pomocí nebozízku nebo rýsovací jehly uděláme otvory a sloupky do nich zalepíme gelovým vteřinovým lepidlem. Z

polystyrenu vyřízneme co nejdelší pásky 3x1mm a uděláme z nich horní okraj zábradlí (Z). Ve sloupku pásek

zafixujte špendlíkem. Jednotlivé příčky vypleteme ze silnější (režné) nitě.

Můstek kapitána

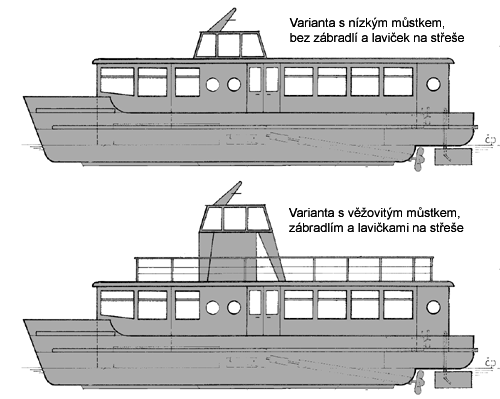

Záleží na Vás jak parníček chcete mít hezký. Pokud oželíte na střeše lavičky a další pozdější vylepšení, postupujte dle

B.

postup A)

Z tabulky polystyrenu vyřežeme jednotlivé díly můstku (2xM1, 2xM2, 1xS1, 1xS2,

2xP1, 2xP2) a postupně slepíme. Před nalepením díl vždy vyzkoušejte a případně upravte lepené hrany. Při

vyřezávání oken je potřeba postupovat opatrně. Kdo si netroufá může okna jen namalovat. Můstek nalepíme na střechu parníčku

podle obrázku. Teprve potom nalepíme podpěry (p1, P2). Všechny hrany lehce zaoblíme brusným

papírem.

postup B)

Z polystyrému vysokého 4mm vyřízneme půdorys můstku (S1, S2) a zrousíme (seřízneme) hrany do

patřičného sklonu. Hrany lehce zaoblíme brusným papírem. Černým popisovačem namalujte okna. Nakonec můstek nalepte na

střechu parníčku.

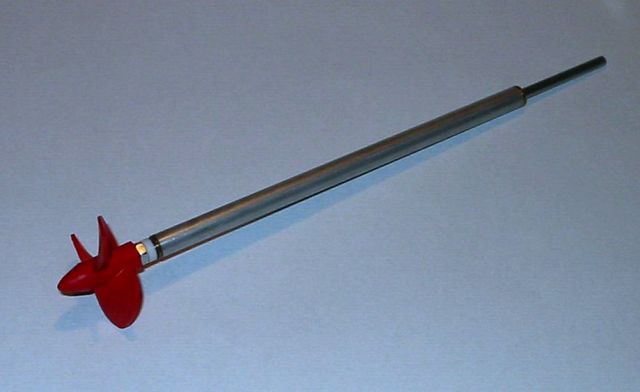

Lodní hřídel s lodním šroubem




Zajděte do modelářské prodejny a nebo si objednejte na internetu lodní hřídel (LH) se závitem 3mm a délce

cca 130mm a lodní šroub, nejlépe třílistý o průměru 30-35mm. Do trupu uděláme pomocí nebozízku otvor pro

lodní hřídel. Nezapomeňte ji před usazením naplnit trochou vazelíny, která je vodě odolná. Nasaďte lodní šroub a zkusmo hřídel

zasuňte do trupu. Šroub by měl být cca 5mm před kormidlem a cca 2-5mm ode dna trupu. Hřídel (LH)

se snažíme usadit tak, aby měla co nejmenší sklon. Dávejte dobrý pozor, aby hřídel (LH) byla přesně v podélné ose

trupu. Nakonec ji zalepíme Purexem. Tentokráte dáme lepidla trochu víc a hřídel lehce - opravdu lehce po povrchu navlhčíme.

Např. tak že ji otřeme vhkým hadříkem. Lepidlo tak více nabere na objemu a dokonale utěsní otvor.

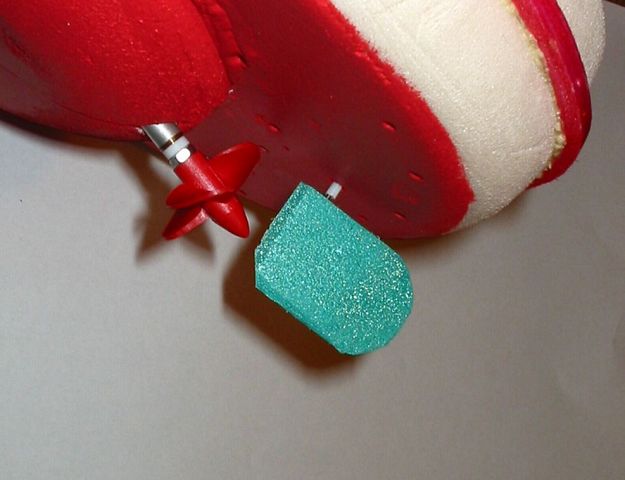

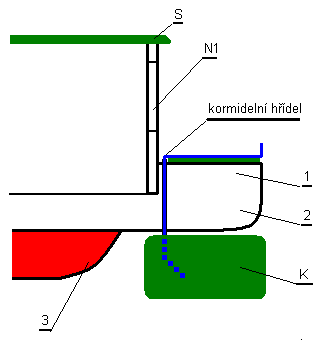

Kormidlo




Ze silnějšího drátu (např. z kancelářské spínky) uděláme kormidelní hřídel. Konec drátu v délce cca 2cm zahneme do

úhlu 45°a vlepíme mezi dvě destičky z polystyrenu. Vyřízneme přesný tvar kormidla a hrany zakulatíme. Hygienické

vatové tyčinky odříznutím konců získáme tenkou plastovou trubičku.

postup A)

Těsně za zadní stěnou nástaveb směrem k přídi, uděláme v podélné ose trupu otvor skrz celý trup. Do otvoru vlepíme tenkou

plastovou trubičku. Do trubičky zasuneme hřídel kormidla (K). Kormidlo (K) srovnáme do přímého směru a hřídel těsně nad

palubou ohneme směrem k přídi do pravého úhlu ve směru podélné osy trupu. Tím vytvoříme kormidelní páku, kterou potom

spojíme se servem (SŘ).

postup B)

Těsně za zadní stěnou nástaveb směrem k zádi, uděláme v podélné ose trupu otvor skrz celý trup. Do otvoru vlepíme tenkou

plastovou trubičku. Do trubičky zasuneme hřídel kormidla (K). Kormidlo (K) srovnáme do přímého směru a hřídel

těsně nad palubou ohneme směrem k zádi do pravého úhlu ve směru podélné osy trupu. Tím vytvoříme kormidelní páku. Pod páku

nalepíme tenký plátek polystyrénu. V požadovaném směru potom kormidlo zajistíme modelářským špendlíkem (viz. obrázek).

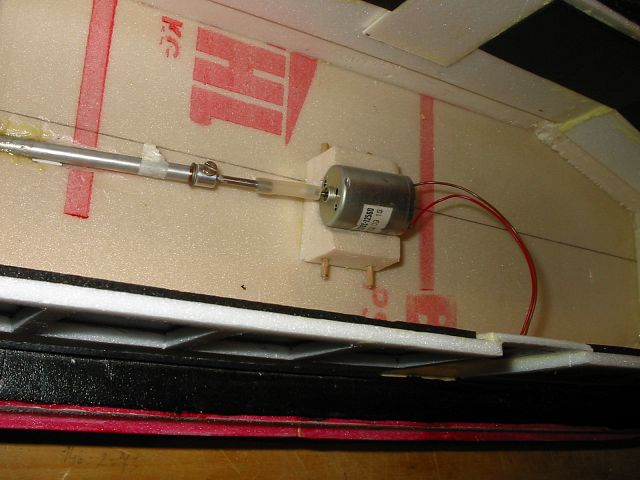

Pohon




K pohonu parníčku nejlépe použijeme elektromotorek na 6V-8V (MOT). Stačí z nějaké starší hračky. K napájení je

vhodný 5 nebo 6 článek případně AA akumulátory (tužkové) pro které si v elektropotřebách koupíme držáčky.

Baterii připojíme k motorku pomocí měděných lankových vodičů a neapomeneme do obvodu zapojit vypínač. Motorek a baterii

zajistíme proti posunutí oboustranou lepící páskou a ze zbytků polystyrénu můžete slepit kolem baterií a motorku rámeček. Lodní

hřídel (LH) a motorek (MOT) spojíme kouskem silikonové palivové hadičky (SP) nebo vhodnou ocelovou

pružinkou (SP).

Zajíždění modelu




Parníček budeme zajíždět na klidné hladině nejlépe za bezvětří. Stačí i zahradní bazén, malé jezírko a pod.

Model dáme na hladinu s vypnutým pohonem. Pomocí rybářských olůvek dovážíme trup tak, aby paluba byla vodorovná a lodní

šroub byl celý ponořený ! Nastavíme kormidlo cca do úhlu 45°, zapneme pohon a vypustíme model směrem od nás.

Parníček by měl opsat půlkruh a přistát u břehu. Pak dáme kormidlo na přímý směr a model opět vypustíme. Parníček by měl

klidnou plavbou udržovat přímý směr. Rychlost by měla být taková, aby se příď nezvedela. Pokud bude foukat mírný vítr bude

docházet ke snosu na jednu nebo druhou stranu, případně ke zpomalení plavby. Je to dáno větší plochou nástaveb, které

fungují jako plachty. Motorek by se neměl nikterak výrazně zahřívat.

Úpravy na RC

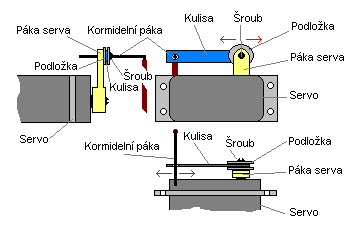

Nejsou složité. Vpodstatě stačí zabudovat standartní servo (SŘ) k ovládání kormidla. Propojení serva a kormidelní páky

ukazuje obrázek. Regulátor a přijímač je možné do trupu pouze vložit a zajistit oboustrannou lepící páskou. K napájení použijeme

šestičlánek pro který ze zbytků polystyrénu slepíme rámeček, který zabrání posunutí baterie. Potom dovážíme pomocí

rybářských olůvek. Anténu přichytíme na vnitřní stranu nástavby. K ovládání bohatě vyhovuje dvoukanálová RC souprava v

pásmu 40MHz.

Obrázková galerie

Videosnímek 2,77 MB / 59 vteřin

Článek také vyšel v časopisu RC Revue 7/2006


Videosnímek již kompletně hotového modelu.
