Tarantul - deník ze stavby (2. díl)

Po roce a kousek jsem tady znova s povídáním o stavbě korvety Tarantul. Nazvat ho - dnes již předloni - „deníkem ze stavby“ bylo hóóódně odvážné, proto bych ho raději přejmenoval na „výroční zprávu“

Nástavbu jsem si rozdělil do několika samostatných celků, které jsem taky samostatně vyráběl.

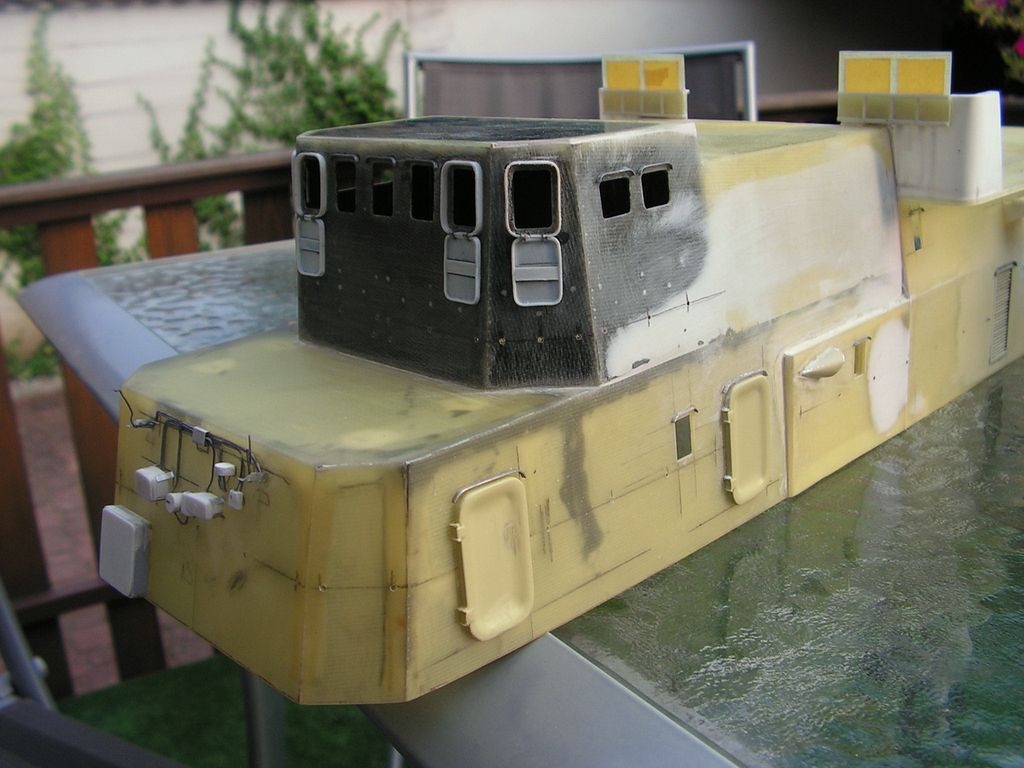

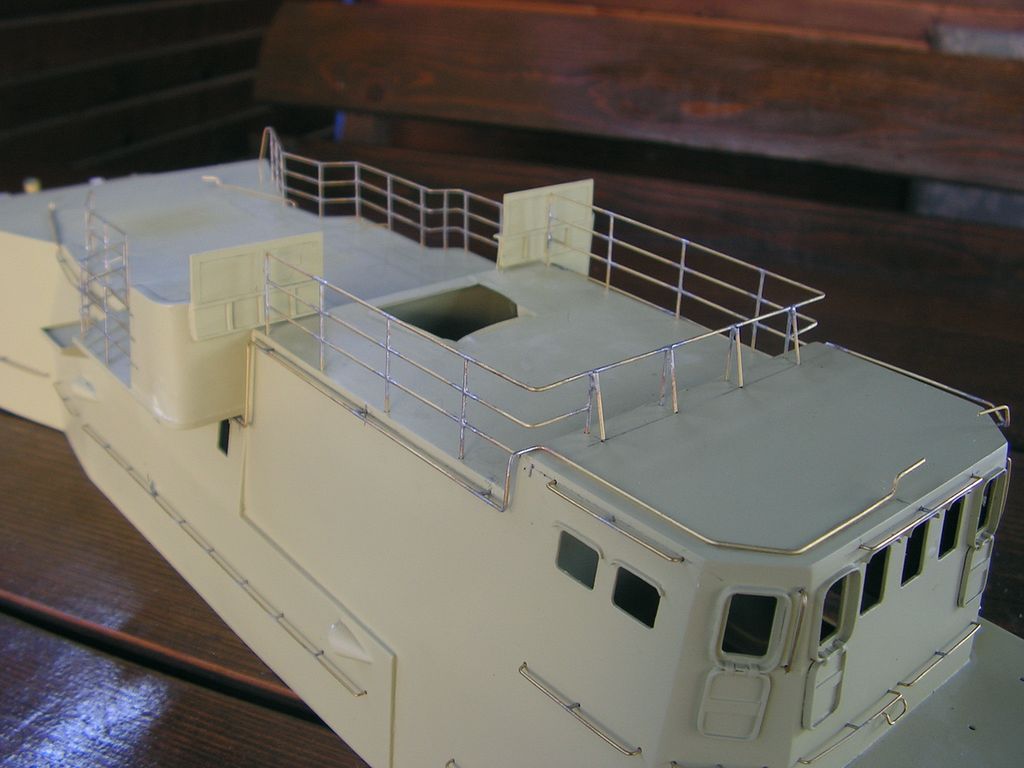

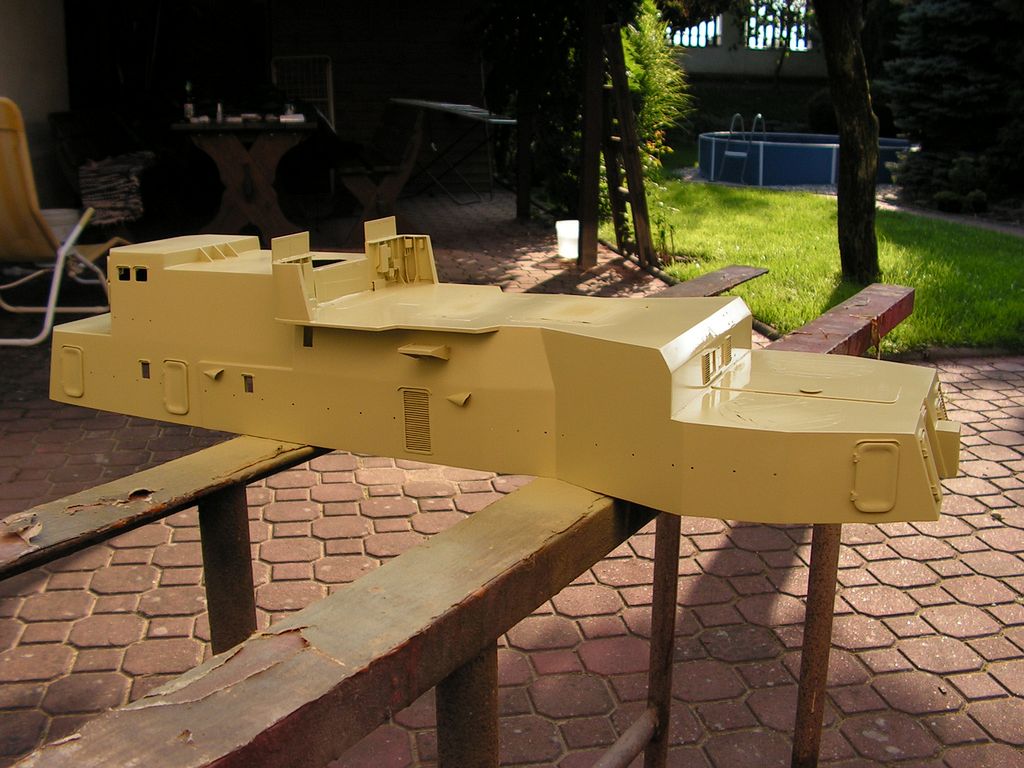

Celek první: Korpus nástavby

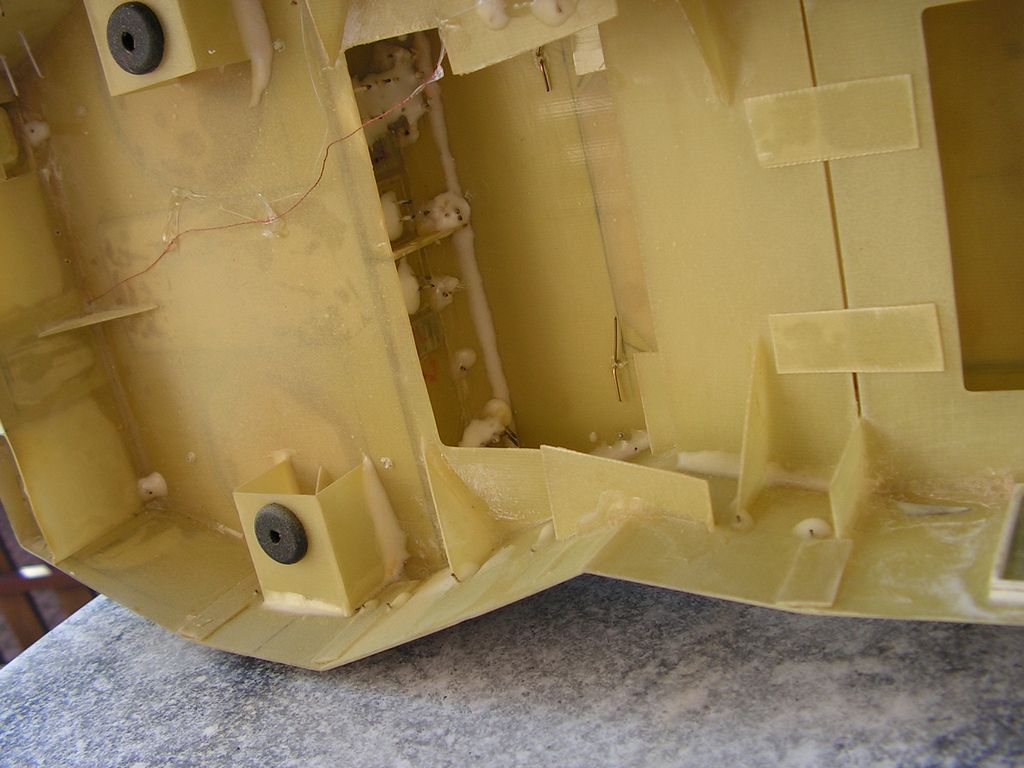

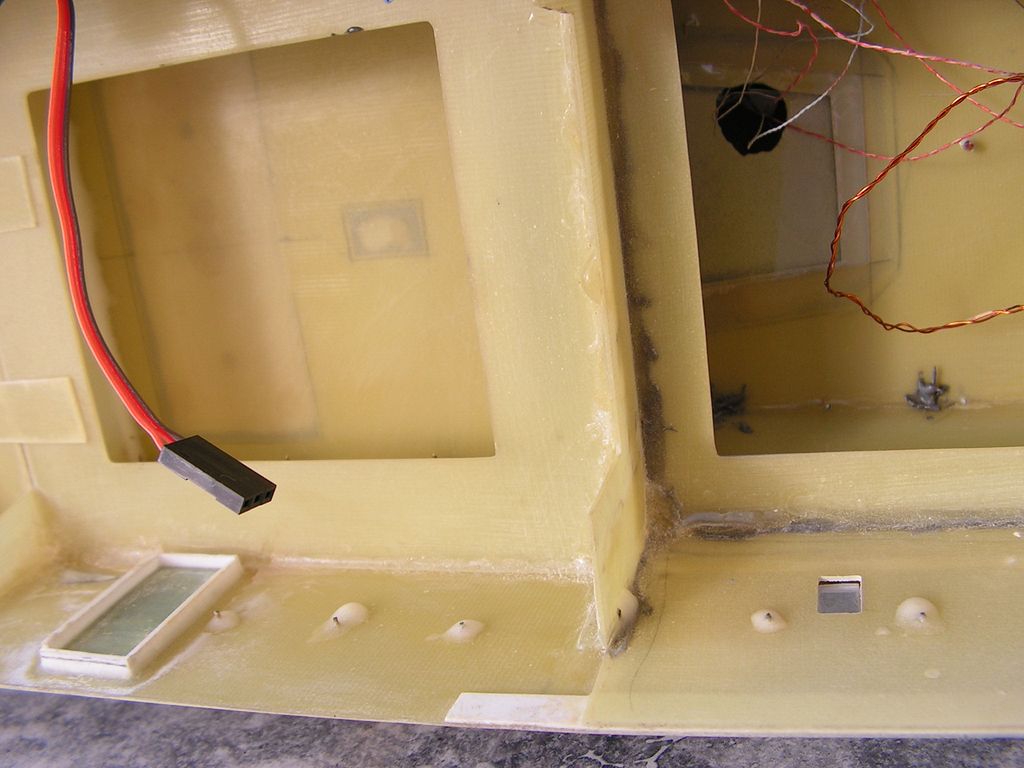

Nástavba je svým tvarem asi to nejsložitější, co jsem zatím lepil, proto je vybavena spoustou pomocných žeber, která pomáhají držet její tvar a geometrii. Hlavním materiálem pro nástavbu jsou laminátové desky 0,76 mm. Všechny spoje jsou lepeny 5min. epoxy a po zaschnutí jsou vnitřní rohy zalité Epoxy 1200 s příměsí mikrobalonů.

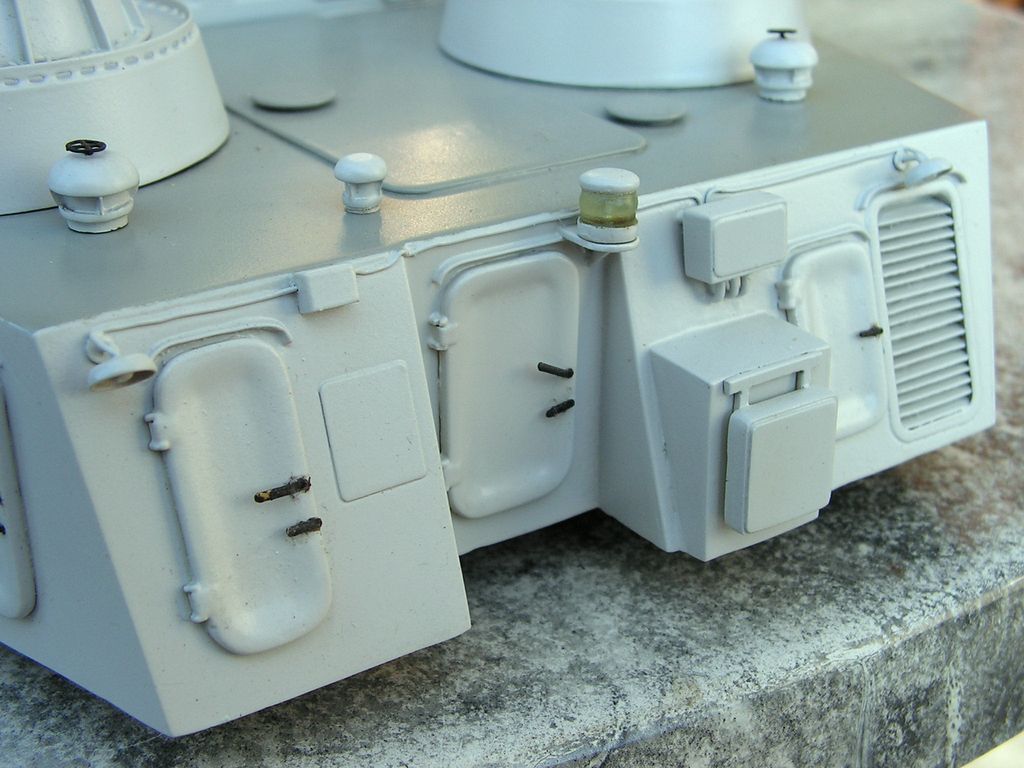

Detaily na nástavbě jsou z plechu pivních plechovek, laminátových desek 0,2 mm a HPS desek různých tlouštěk. Dráty měděné, mosazné a olověné. Rád bych upozornil na okapnice oken, které jsou vytvořeny z olověné pásoviny 1 x 0,3 mm. Tuto pásovinu používají rybáři k vázání mušek a je s ní jednoduchá práce - můžu doporučit všem.

Okna jsou zasklena obaly od CD neoblíbených interpretů. Všechny dveře jsou odlité z obyčejného Epoxy 1200 do silikonové formy.

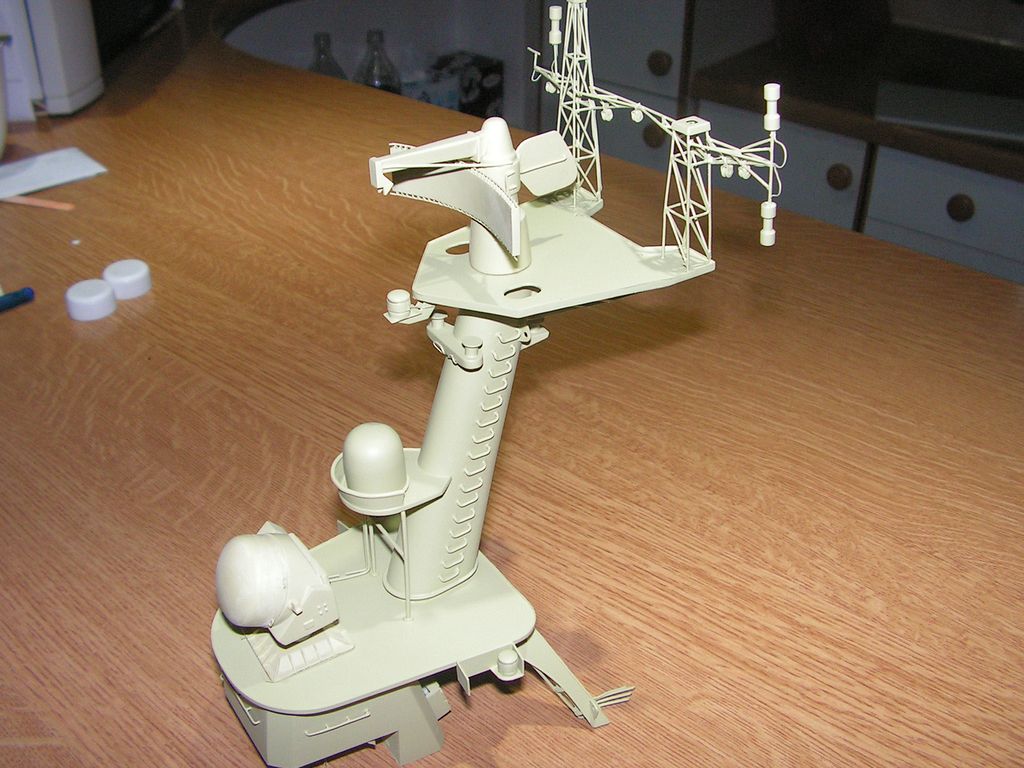

Celek druhý: Stožár

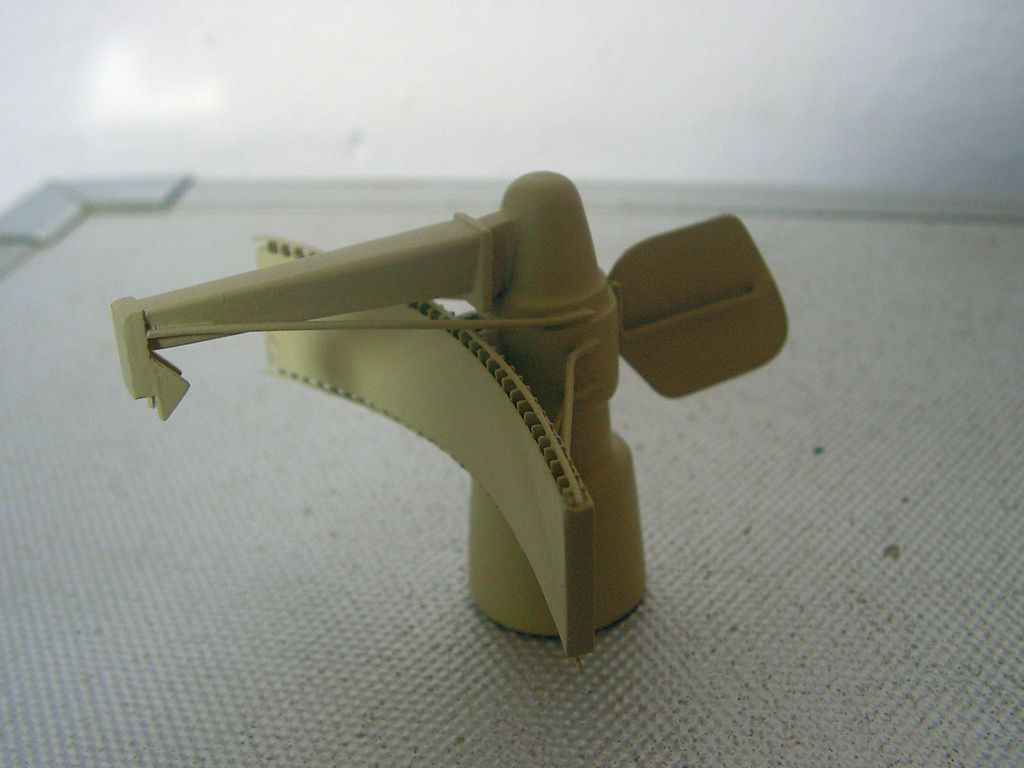

Základna stožáru je opět z laminátových desek 0,76 mm. Samotný stožár je vybroušený z extrudovaného polystyrenu podle šablon, olaminovaný třemi vrstvami tkaniny cca 80 g. Po olaminování jsem polystyren odleptal pro jednodušší protažení kabelů pozičních světel. Horní platforma je z kombinace laminátových desek 0,76 a 0,2 mm. Vyhledávací radar „garpun“ má tělo vysoustružené ve vrtačce z násady od smetáku a parabolu slepenou na šabloně z pásků laminátu 0,2 mm.

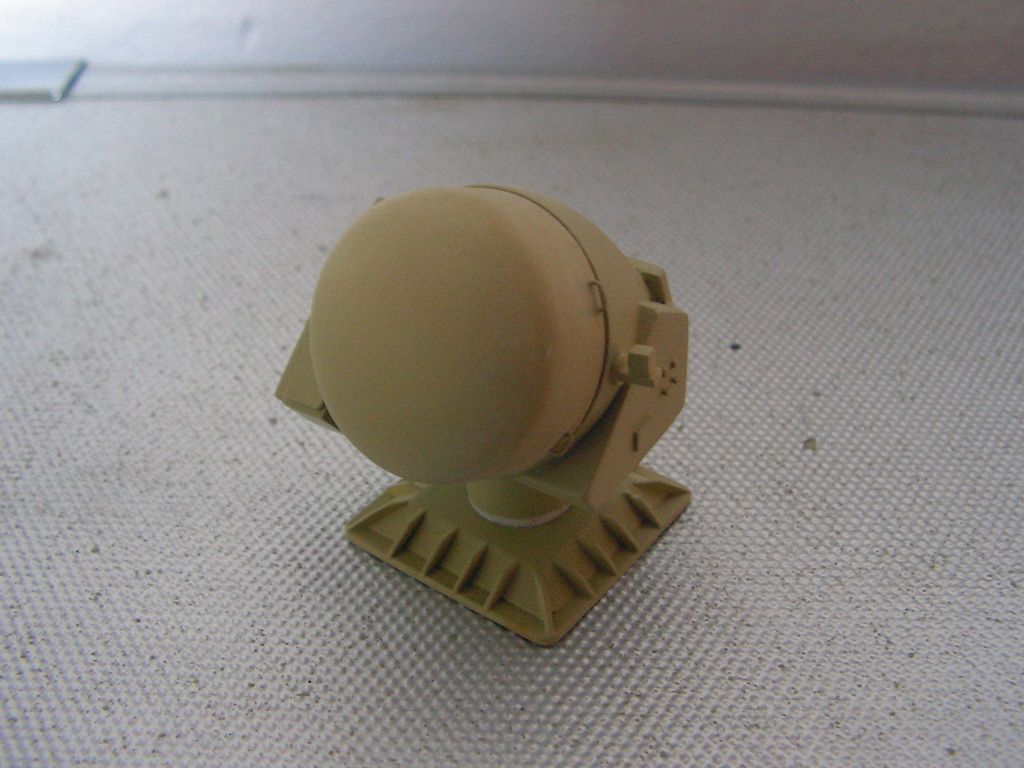

Systém řízení palby je slepen s HPS desek. Oblý kryt elektroniky je za tepla přetažený přes kopyto z HPS, stejně jako megafony na stožáru.

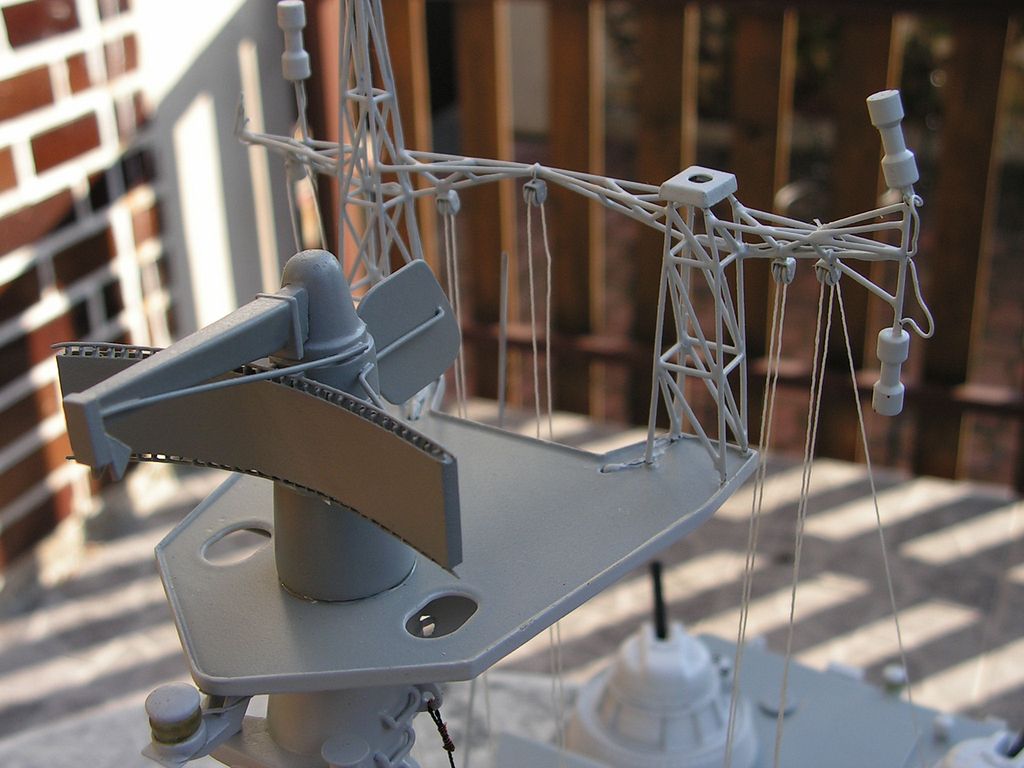

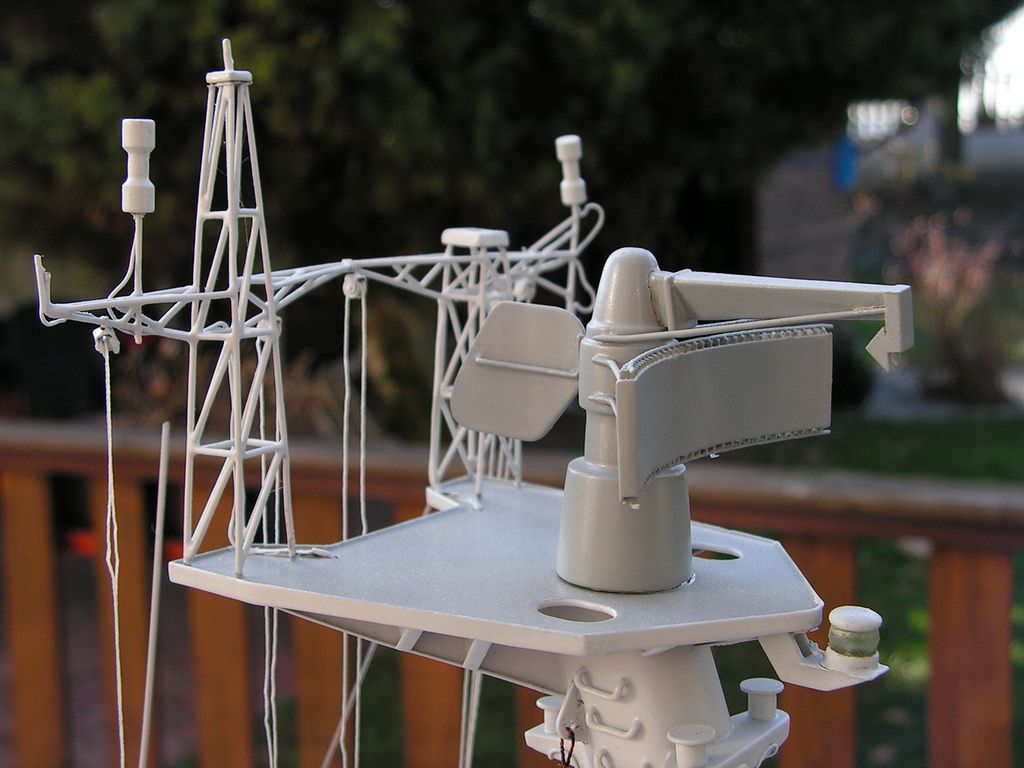

Na této sestavě byla pro mě nejnáročnější výroba horní příhradové konstrukce nesoucí antény. Je spájená z měděného drátu za pomocí topenářské pájecí pasty, která se jako jediná uvolila spolupracovat s mýma rukama…

Celek třetí: Ventilace

Tady jsem kvůli tvaru zvolil jako výchozí materiál HPS desky, které jdou jednoduše tvarovat. Jenom žaluzie jsou vyrobeny z laminátu 0,2 mm. Zaměřovač je vysoustružený z nábytkářského kolíku + detaily Al plech, HPS a nějaký ten drátek.

Celek čtvrtý: Komín

U komína jsem zvolil podobný způsob jako u ventilace. Vnitřní kostra z HPS 1 mm, potažená pláštěm 0,5 mm. Oblé rohy jsem vybrousil z vlepených hranolků plastu. K výrobě vyústění komínů posloužil obal od šumivých acylpyrinů. U této sestavy došlo k politováníhodné události, ke které dochází maximálně jednou za 10 let…

Při lakování bezbarvým matným lakem, mi nějak prskla tryska a na komíně vznikl obrovský mléčný flek. Hystericky jsem chtěl situaci zachránit setřením laku ředidlem, ale nebyl to dobrý nápad. Nakonec jsem musel ulámat všechny detaily, přebrousit plochy do hladka a části poškozené ředidlem opravit… No co, nebyla to první věc, kterou jsem na Tarantulu dělal nadvakrát…

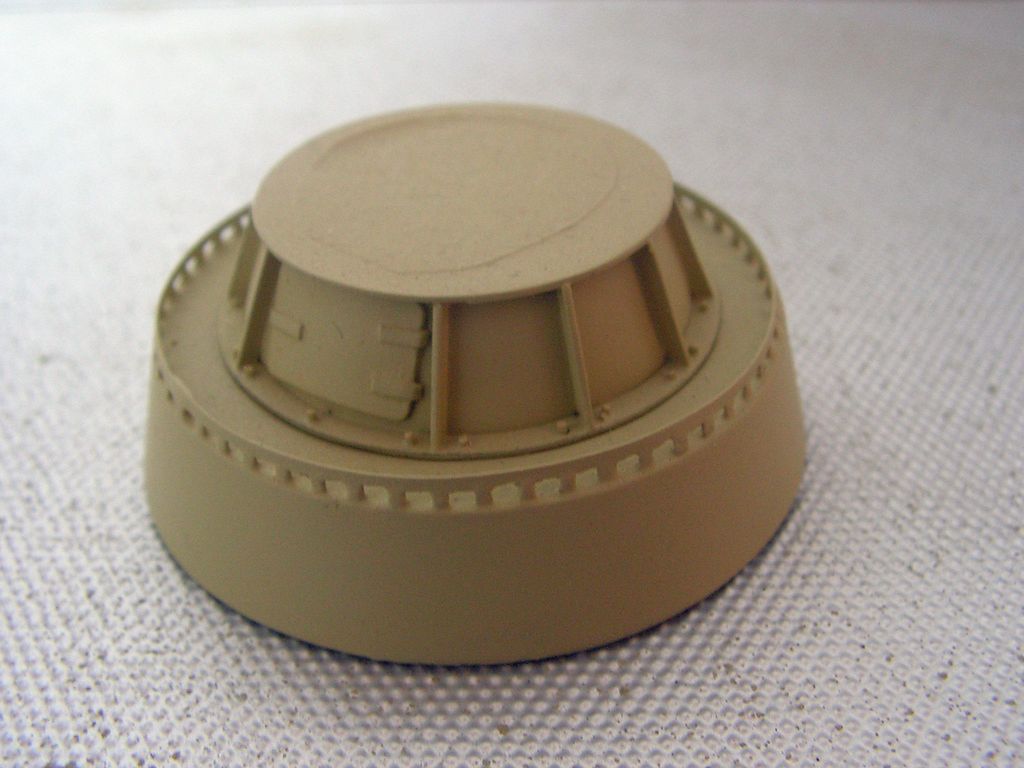

Celek pátý: Věže AK 630 s podstavami







Podstavy se mi ani na několikátý pokus nedařilo udělat z HPS (je to dost uzavřený tvar a výpary rozpouštědlového lepidla provedly s pláštěm své), proto je kostra z laminátových desek a pouze plášť z HPS, lepený vteřinovým lepidlem. Věž je vybroušená z jednoho kusu HPS (vrstvené desky 1 mm). Ani několik pokusů o domácí odlití nevedlo ke zdárnému cíli (nedařilo se mi ze složitějších tvarů vypudit bubliny), proto jsem věž odeslal Petrovi Hájkovi (ufon), který odlil věže v perfektní kvalitě. Na této sestavě bylo nejnáročnější vytvoření zábradlíčka kolem podstavy. Toto zábradlíčko je vyřezávané z laminátu 0,2 mm a má výšku 2 mm.

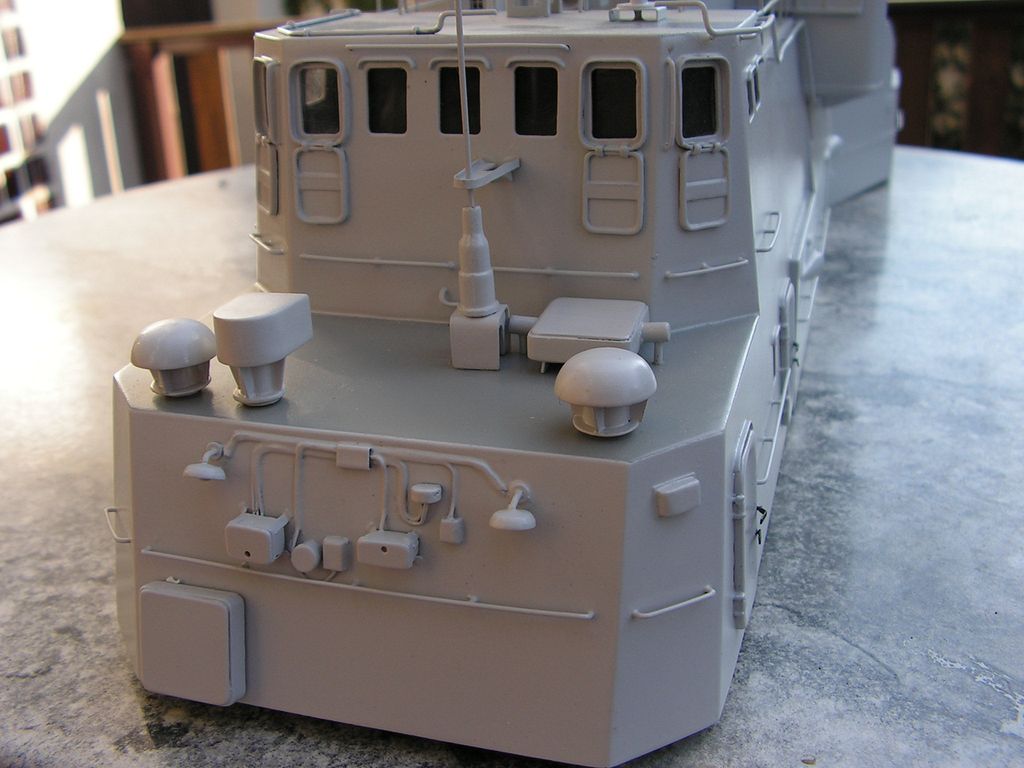

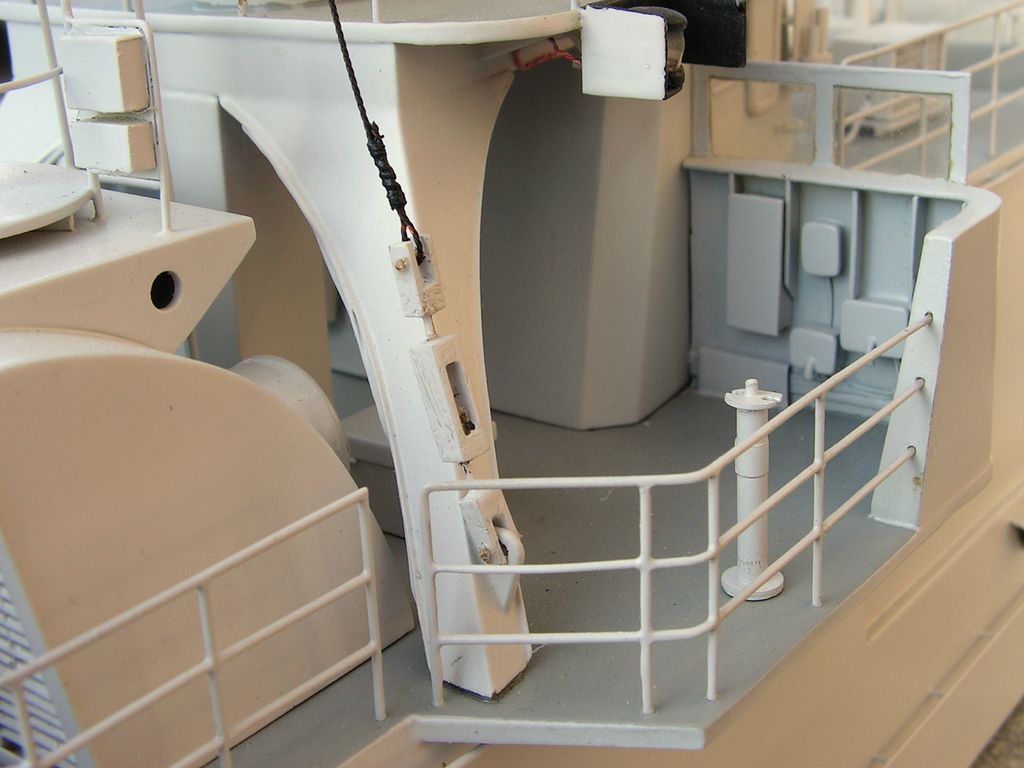

Výrobu ostatního smetí na nástavbě asi nemá cenu popisovat, proto jenom přikládám fotky celku a detailů:

Závěr

Celkově jsem se vzhledem nástavby spokojen, i když mám velké mezery hlavně v práci s malou lakovací pistolí. Lakování menších celků mi dělá velké problémy a ve výsledku je to bohužel vidět. Poznat je to hlavně na makro fotkách…

Doufám, že za rok vám budu moct představit model už v kompletním složení.
